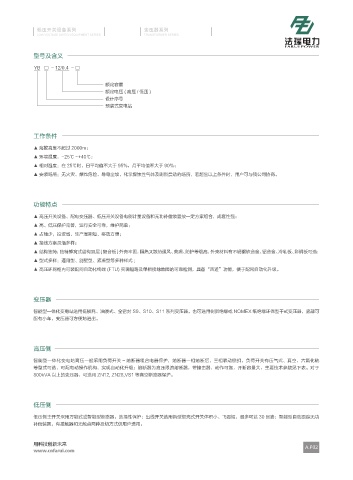

型号及含义

YB □ - 12/0.4 - □

额定容量
额定电压 ( 高压 / 低压 )
设计序号
预装式变电站

工作条件

▲ 海拔高度不超过 2000m；
▲ 环境温度：-25℃ ~+40℃；
▲ 相对湿度：在 25℃时，日平均值不大于 95%，月平均值不大于 90%；
▲ 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

功能特点

▲ 高压开关设备、配电变压器、低压开关设备电能计量设备和无功补偿装置按一定方案组合，成套性强；
▲ 高、低压保护完善，运行安全可靠，维护简单；
▲ 占地少，投资省、生产周期短、移动方便；
▲ 接线方案灵活多样；
▲ 结构独特：独特蜂窝式结构双层 ( 复合板 ) 外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选；
▲ 型式多样：通用型、别墅型、紧凑型等多种样式 ;
▲ 高压环网柜内可装配网自动化终端 (FTU) 实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。

变压器

智能型一体化变电站选用低损耗、油浸式、全密封 S9、S10、S11 系列变压器，也可选用树脂绝缘或 NOMEX 纸绝缘环保型干式变压器，底部可
配有小车，变压器可方便地进出。

高压侧
智能型一体化变电站高压一般采用负荷开关 - 熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫
等型式可选，可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于
800kVA 以上的变压器，可选用 ZN12, ZN28,VS1 等真空断路器保护。

低压侧

低压侧主开关采用万能式或智能型断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短，最多可达 30 回路；智能型自动跟踪无功
补偿装置，有接触器和无触点两种投切方式供用户选用。
