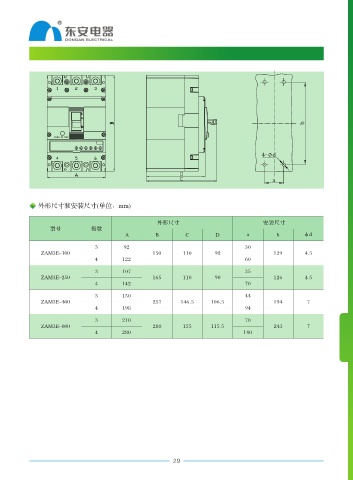

ZAM3E 系列电子式塑壳断路器外形尺寸及安装尺寸
b
PUSH TO TRIP
4 d
a
外形尺寸和安装尺寸(单位：mm)
外形尺寸 安装尺寸
型号 极数
A B C D a b φd
3 92 30
ZAM3E-100 150 110 92 129 4.5
4 122 60
3 107 35
ZAM3E-250 165 110 90 126 4.5
4 142 70
3 150 44
ZAM3E-400 257 146.5 106.5 194 7
4 198 94
3 210 70
ZAM3E
ZAM3E-800 280 155 115.5 243 7
4 280 140
