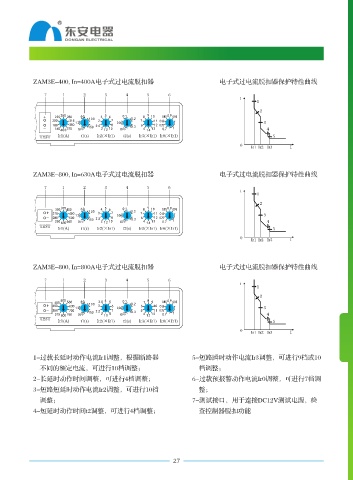

ZAM3E系列电子式过电流脱扣器整定值

ZAM3E-400, In=400A电子式过电流脱扣器 电子式过电流脱扣器保护特性曲线

7 1 2 3 4 5 6
t
1
2
+ 225 250 280 60 100 4 5 6 0.1 0.2 8 9 10 0.85 0.9 0.95
200 315 12 3 7 0.06 7 11 0.8 3
180 350 2.5 8 0.3 6 12 0.75
- 160 400 375 OFF 150 2 12 10 OFF 4 14 13 0.7 1 4
TEST Ir1(A) t1(s) Ir2(×Ir1) t2(s) Ir3(×Ir1) Ir0(×Ir1) 5
0 Ir1 Ir2 Ir3 I

ZAM3E-800, In=630A电子式过电流脱扣器 电子式过电流脱扣器保护特性曲线

7 1 2 3 4 5 6
t
1
2
350 375 400 60 4 5 6 0.1 8 9 10 0.85 0.9 0.95
+ 315 450 12 100 3 7 0.06 0.2 7 11 0.8 3
- 280 500 150 2.5 8 0.3 6 12 0.75
250 630 560 OFF 2 12 10 OFF 4 14 13 0.7 1 4
TEST
Ir1(A) t1(s) Ir2(×Ir1) t2(s) Ir3(×Ir1) Ir0(×Ir1) 5
0 Ir1 Ir2 Ir3 I

ZAM3E-800, In=800A电子式过电流脱扣器 电子式过电流脱扣器保护特性曲线

7 1 2 3 4 5 6
t
1
2
500 4 0.1 8
450 560 60 3.5 5 7 9 0.85 0.9 0.95
+ 400 630 12 100 3 6 0.06 0.2 6 10 0.8 3
- 350 700 150 2.5 7 0.3 5 11 0.75 1
315 800 760 OFF 2 10 8 OFF 4 12 12 0.7 4
TEST
Ir1(A) t1(s) Ir2(×Ir1) t2(s) Ir3(×Ir1) Ir0(×Ir1) 5
ZAM3E
0 Ir1 Ir2 Ir3 I

1-过载长延时动作电流Ir1调整，根据断路器 5-短路瞬时动作电流Ir3调整，可进行9档或10

不同的额定电流，可进行10档调整； 档调整；
2-长延时动作时间调整，可进行4档调整； 6-过载预报警动作电流Ir0调整，可进行7档调
3-短路短延时动作电流Ir2调整，可进行10档 整；

调整； 7-测试接口，用于连接DC12V测试电源，检
4-短延时动作时间t2调整，可进行4档调整； 查控制器脱扣功能
