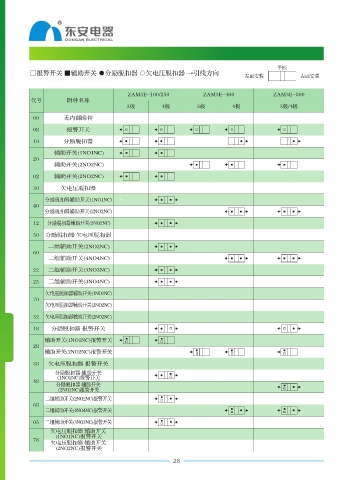

ZAM3E系列电子式塑壳断路器内部附件代号
手柄
□报警开关 ■辅助开关 ●分励脱扣器 ○欠电压脱扣器 →引线方向
左面安装 右面安装
ZAM3E-100/250 ZAM3E-400 ZAM3E-800
代号 附件名称
3极 4极 3极 4极 3极/4极
00 无内部附件
08 报警开关
10 分励脱扣器
辅助开关(1NO1NC)
20
辅助开关(2NO2NC)
02 辅助开关(2NO2NC)
30 欠电压脱扣器
分励脱扣器辅助开关(1NO1NC)
40
分励脱扣器辅助开关(2NO2NC)
12 分励脱扣器辅助开关(2NO2NC)
50 分励脱扣器 欠电压脱扣器
二组辅助开关(2NO2NC)
60
二组辅助开关(4NO4NC)
22 二组辅助开关(3NO3NC)
23 二组辅助开关(4NO4NC)
欠电压脱扣器辅助开关(1NO1NC)
70
欠电压脱扣器辅助开关(2NO2NC)
32 欠电压脱扣器辅助开关(2NO2NC)
18 分励脱扣器 报警开关
辅助开关(1NO1NC)报警开关
28
辅助开关(2NO2NC)报警开关
ZAM3E
38 欠电压脱扣器 报警开关
分励脱扣器 辅助开关
(1NO1NC)报警开关
48
分励脱扣器 辅助开关
(2NO2NC)报警开关
二组辅助开关(2NO2NC)报警开关
68
二组辅助开关(4NO4NC)报警开关
05 二组辅助开关(3NO3NC)报警开关
欠电压脱扣器 辅助开关
(1NO1NC)报警开关
78
欠电压脱扣器 辅助开关
(2NO2NC)报警开关
