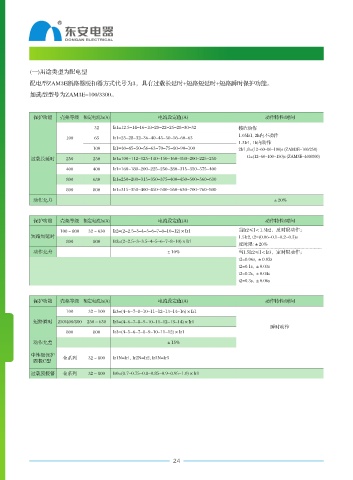

ZAM3E 系列电子式塑壳断路器保护特性

(一)用途类型为配电型

配电型ZAM3E断路器脱扣器方式代号为3，具有过载长延时+短路短延时+短路瞬时保护功能。
如选型型号为ZAM3E-100/3300。

保护功能 壳架等级 额定电流In(A) 电流设定值(A) 动作特性/时间
32 Ir1=12.5-14-16-18-20-22-25-28-30-32 按I t动作
2
1.05Ir1, 2h内不动作
100 63 Ir1=25-28-32-36-40-45-50-56-60-63
1.3Ir1, 1h内动作
100 Ir1=40-45-50-56-63-70-75-80-90-100 2Ir1,t1=(12-60-80-100)s (ZAM3E-100/250)
过载长延时 250 250 Ir1=100-112-125-140-150-160-180-200-225-250 t1=(12-60-100-150)s (ZAM3E-400/800)
400 400 Ir1=160-180-200-225-250-280-315-350-375-400
800 630 Ir1=250-280-315-350-375-400-450-500-560-630
800 800 Ir1=315-350-400-450-500-560-630-700-760-800

动作允差 ±20%

保护功能 壳架等级 额定电流In(A) 电流设定值(A) 动作特性/时间
100～800 32～630 Ir2=(2-2.5-3-4-5-6-7-8-10-12)×Ir1 当Ir2≤I＜1.5Ir2，反时限动作；
短路短延时 1.5Ir2, t2=(0.06-0.1-0.2-0.3)s
800 800 Ir2=(2-2.5-3-3.5-4-5-6-7-8-10)×Ir1
反时限:±20%
动作允差 ±10% 当1.5Ir2≤I＜Ir3，定时限动作；
t2=0.06s, ±0.02s
t2=0.1s, ±0.03s
t2=0.2s, ±0.04s
t2=0.3s, ±0.06s

保护功能 壳架等级 额定电流In(A) 电流设定值(A) 动作特性/时间
100 32～100 Ir3=(4-6-7-8-10-11-12-13-14-16)×Ir1
短路瞬时 250/400/800 250～630 Ir3=(4-6-7-8-9-10-11-12-13-14)×Ir1
瞬时动作
800 800 Ir3=(4-5-6-7-8-9-10-11-12)×Ir1

动作允差 ±15%
中性极保护 全系列 32～800 Ir1N=Ir1, Ir2N=Ir2, Ir3N=Ir3
ZAM3E
四极C型
过载预报警 全系列 32～800 Ir0=(0.7-0.75-0.8-0.85-0.9-0.95-1.0)×Ir1
