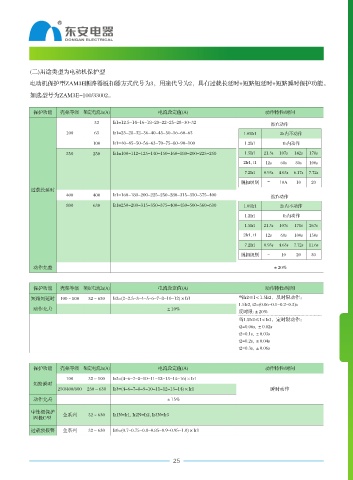

ZAM3E系列电子式塑壳断路器保护特性

(二)用途类型为电动机保护型

电动机保护型ZAM3E断路器脱扣器方式代号为3，用途代号为2，具有过载长延时+短路短延时+短路瞬时保护功能。
如选型号为ZAM3E-100/33002。

保护功能 壳架等级 额定电流In(A) 电流设定值(A) 动作特性/时间
32 Ir1=12.5-14-16-18-20-22-25-28-30-32 按I t动作
2
100 63 Ir1=25-28-32-36-40-45-50-56-60-63 1.05Ir1 2h内不动作

100 Ir1=40-45-50-56-63-70-75-80-90-100 1.2Ir1 1h内动作
250 250 Ir1=100-112-125-140-150-160-180-200-225-250 1.5Ir1 21.3s 107s 142s 178s
2Ir1, t1 12s 60s 80s 100s
7.2Ir1 0.93s 4.63s 6.17s 7.72s
脱扣级别 - 10A 10 20
过载长延时
400 400 Ir1=160-180-200-225-250-280-315-350-375-400 按I t动作
2
800 630 Ir1=250-280-315-350-375-400-450-500-560-630 1.05Ir1 2h内不动作
1.2Ir1 1h内动作
1.5Ir1 21.3s 107s 178s 267s
2Ir1, t1 12s 60s 100s 150s
7.2Ir1 0.93s 4.63s 7.72s 11.6s
脱扣级别 - 10 20 30

动作允差 ±20%

保护功能 壳架等级 额定电流In(A) 电流设定值(A) 动作特性/时间
短路短延时 100～800 32～630 Ir2=(2-2.5-3-4-5-6-7-8-10-12)×Ir1 当Ir2≤I＜1.5Ir2，反时限动作；
1.5Ir2, t2=(0.06-0.1-0.2-0.3)s
动作允差 ±10%
反时限:±20%
当1.5Ir2≤I＜Ir3，定时限动作；
t2=0.06s, ±0.02s
t2=0.1s, ±0.03s ZAM3E
t2=0.2s, ±0.04s
t2=0.3s, ±0.06s

保护功能 壳架等级 额定电流In(A) 电流设定值(A) 动作特性/时间
100 32～100 Ir3=(4-6-7-8-10-11-12-13-14-16)×Ir1
短路瞬时
250/400/800 250～630 Ir3=(4-6-7-8-9-10-11-12-13-14)×Ir1 瞬时动作

动作允差 ±15%
中性极保护 全系列 32～630 Ir1N=Ir1, Ir2N=Ir2, Ir3N=Ir3
四极C型

过载预报警 全系列 32～630 Ir0=(0.7-0.75-0.8-0.85-0.9-0.95-1.0)×Ir1

25
