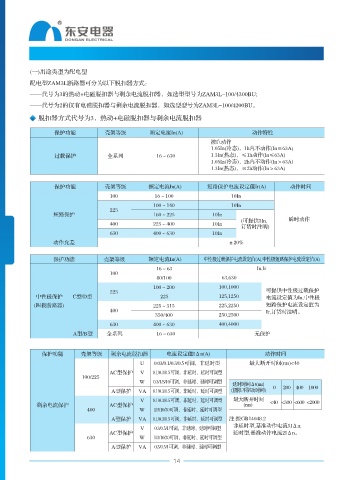

ZAM3L系列漏电断路器保护特性

(一)用途类型为配电型

配电型ZAM3L断路器可分为以下脱扣器方式：
——代号为3的热动+电磁脱扣器与剩余电流脱扣器，如选型型号为ZAM3L-100/4300BU;

——代号为2的仅有电磁脱扣器与剩余电流脱扣器，如选型型号为ZAM3L-100/4200BU。
脱扣器方式代号为3，热动+电磁脱扣器与剩余电流脱扣器

保护功能 壳架等级 额定电流In(A) 动作特性
按I t动作
2
1.05In(冷态)，1h内不动作(In≤63A)
过载保护 全系列 16～630 1.3In(热态)，≤1h动作(In≤63A)
1.05In(冷态)，2h内不动作(In＞63A)
1.3In(热态)，≤2h动作(In＞63A)

保护功能 壳架等级 额定电流In(A) 短路保护电流设定值Ir(A) 动作时间
100 16～100 10In
100～140 10In
225
短路保护 160～225 10In
(可提供5In, 瞬时动作
400 225～400 10In
订货时注明)
630 400～630 10In
动作允差 ±20%

ZAM3L
保护功能 壳架等级 额定电流In(A) 中性极过载保护电流设定值(A),中性极短路保护电流设定值(A)
16～63 In,Ir
100
80/100 63,630
100～200 100,1000
225 可提供中性极过载保护
中性极保护 C型/D型 225 125,1250 电流设定值为In,中性极
(四极断路器) 225～315 225,2250 短路保护电流设定值为
400 Ir,订货时注明。
350/400 250,2500
630 400～630 400,4000
A型/B型 全系列 16～630 无保护

保护功能 壳架等级 剩余电流脱扣器 电流设定值IΔn(A) 动作时间
U 0.03/0.1/0.3/0.5可调，非延时型 最大断开时间(ms)<40
AC型保护 V 0.1/0.3/0.5可调，非延时、延时可调型
100/225
W 0.3/1/3/10可调，非延时、延时可调型 延时时间Δt(ms)
A型保护 VA 0.1/0.3/0.5可调，非延时、延时可调型 (极限不驱动时间) 0 200 400 1000
V 0.1/0.3/0.5可调，非延时、延时可调型 最大断开时间 <40 <300 <600 <2000
剩余电流保护 AC型保护 (ms)
400 W 1/3/10/30可调，非延时、延时可调型
A型保护 VA 0.1/0.3/0.5可调，非延时、延时可调型 注:按GB14048.2
非延时型,基准动作电流5IΔn;
V 0.3/0.5/1可调，非延时、延时可调型
AC型保护 延时型,基准动作电流2IΔn。
630 W 1/3/10/30可调，非延时、延时可调型
A型保护 VA 0.3/0.5/1可调，非延时、延时可调型

14
