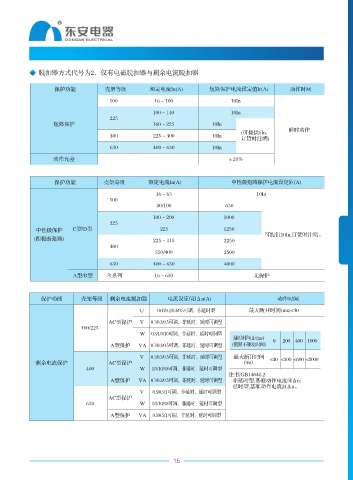

ZAM3L系列漏电断路器保护特性

脱扣器方式代号为2，仅有电磁脱扣器与剩余电流脱扣器

保护功能 壳架等级 额定电流In(A) 短路保护电流设定值Ir(A) 动作时间

100 16～100 10In
100～140 10In
225
短路保护 160～225 10In
(可提供5In, 瞬时动作
400 225～400 10In
订货时注明)
630 400～630 10In

动作允差 ±20%

保护功能 壳架等级 额定电流In(A) 中性极短路保护电流设定值(A)
16～63 10In
100
80/100 630
100～200 1000
225
中性极保护 C型/D型 225 1250
可提供10In,订货时注明。
(四极断路器) 225～315 2250 ZAM3L
400
350/400 2500

630 400～630 4000
A型/B型 全系列 16～630 无保护

保护功能 壳架等级 剩余电流脱扣器 电流设定值IΔn(A) 动作时间

U 0.03/0.1/0.3/0.5可调，非延时型 最大断开时间(ms)<40
AC型保护 V 0.1/0.3/0.5可调，非延时、延时可调型
100/225
W 0.3/1/3/10可调，非延时、延时可调型
延时时间Δt(ms) 0 200 400 1000
A型保护 VA 0.1/0.3/0.5可调，非延时、延时可调型 (极限不驱动时间)
V 0.1/0.3/0.5可调，非延时、延时可调型 最大断开时间 <40 <300 <600 <2000
剩余电流保护 AC型保护 (ms)
400 W 1/3/10/30可调，非延时、延时可调型
注:按GB14048.2
A型保护 VA 0.1/0.3/0.5可调，非延时、延时可调型 非延时型,基准动作电流5IΔn;
延时型,基准动作电流2IΔn。
V 0.3/0.5/1可调，非延时、延时可调型
AC型保护
630 W 1/3/10/30可调，非延时、延时可调型

A型保护 VA 0.3/0.5/1可调，非延时、延时可调型

15
