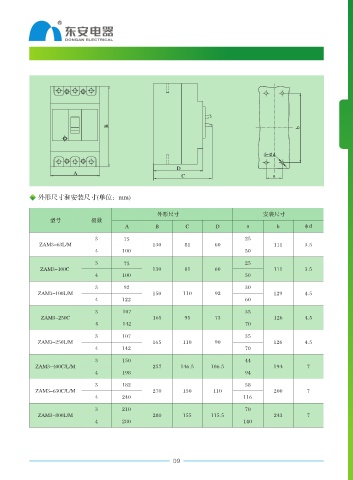

ZAM3系列塑壳断路器外形尺寸及安装尺寸
ZAM3
B b
4 d
D
A
C a
外形尺寸和安装尺寸(单位：mm)
外形尺寸 安装尺寸
型号 极数
A B C D a b φd
3 75 25
ZAM3-63L/M 130 81 60 111 3.5
4 100 50
3 75 25
ZAM3-100C 130 81 60 111 3.5
4 100 50
3 92 30
ZAM3-100L/M 150 110 92 129 4.5
4 122 60
3 107 35
ZAM3-250C 165 95 73 126 4.5
4 142 70
3 107 35
ZAM3-250L/M 165 110 90 126 4.5
4 142 70
3 150 44
ZAM3-400C/L/M 257 146.5 106.5 194 7
4 198 94
3 182 58
ZAM3-630C/L/M 270 150 110 200 7
4 240 116
3 210 70
ZAM3-800L/M 280 155 115.5 243 7
4 280 140
