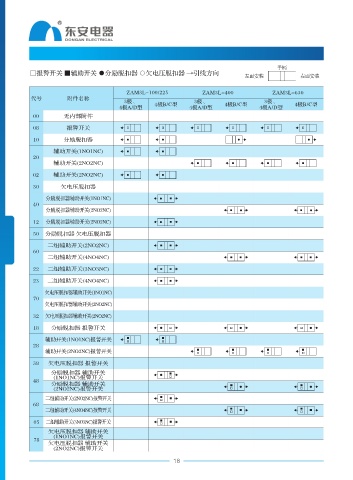

ZAM3L系列漏电断路器内部附件代号

手柄
□报警开关 ■辅助开关 ●分励脱扣器 ○欠电压脱扣器 →引线方向
左面安装 右面安装

ZAM3L-100/225 ZAM3L-400 ZAM3L-630
代号 附件名称
3极、 3极、 3极、
4极A/D型 4极B/C型 4极A/D型 4极B/C型 4极A/D型 4极B/C型
00 无内部附件
08 报警开关

10 分励脱扣器
辅助开关(1NO1NC)
20
辅助开关(2NO2NC)
02 辅助开关(2NO2NC)

30 欠电压脱扣器
分励脱扣器辅助开关(1NO1NC)
40
分励脱扣器辅助开关(2NO2NC)
12 分励脱扣器辅助开关(2NO2NC)

50 分励脱扣器 欠电压脱扣器
二组辅助开关(2NO2NC)
60
二组辅助开关(4NO4NC)
ZAM3L
22 二组辅助开关(3NO3NC)
23 二组辅助开关(4NO4NC)

欠电压脱扣器辅助开关(1NO1NC)
70
欠电压脱扣器辅助开关(2NO2NC)

32 欠电压脱扣器辅助开关(2NO2NC)
18 分励脱扣器 报警开关

辅助开关(1NO1NC)报警开关
28
辅助开关(2NO2NC)报警开关

38 欠电压脱扣器 报警开关
分励脱扣器 辅助开关
(1NO1NC)报警开关
48
分励脱扣器 辅助开关
(2NO2NC)报警开关
二组辅助开关(2NO2NC)报警开关
68
二组辅助开关(4NO4NC)报警开关
05 二组辅助开关(3NO3NC)报警开关
欠电压脱扣器 辅助开关
(1NO1NC)报警开关
78
欠电压脱扣器 辅助开关
(2NO2NC)报警开关
18
