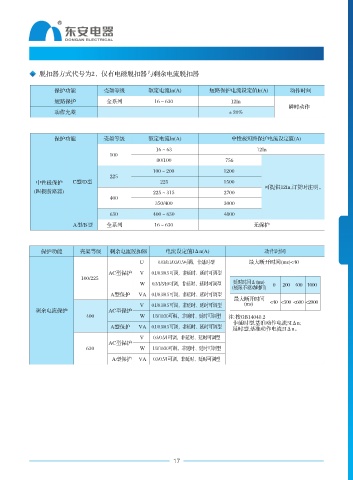

ZAM3L系列漏电断路器

脱扣器方式代号为2，仅有电磁脱扣器与剩余电流脱扣器

保护功能 壳架等级 额定电流In(A) 短路保护电流设定值Ir(A) 动作时间

短路保护 全系列 16～630 12In
瞬时动作
动作允差 ±20%

保护功能 壳架等级 额定电流In(A) 中性极短路保护电流设定值(A)
16～63 12In
100
80/100 756
100～200 1200
225
中性极保护 C型/D型 225 1500
可提供12In,订货时注明。
(四极断路器) 225～315 2700
400
350/400 3000
630 400～630 4800

A型/B型 全系列 16～630 无保护
ZAM3L

保护功能 壳架等级 剩余电流脱扣器 电流设定值IΔn(A) 动作时间
U 0.03/0.1/0.3/0.5可调，非延时型 最大断开时间(ms)<40

AC型保护 V 0.1/0.3/0.5可调，非延时、延时可调型
100/225
W 0.3/1/3/10可调，非延时、延时可调型 延时时间Δt(ms) 0 200 400 1000
(极限不驱动时间)
A型保护 VA 0.1/0.3/0.5可调，非延时、延时可调型
最大断开时间 <40 <300 <600 <2000
V 0.1/0.3/0.5可调，非延时、延时可调型 (ms)
剩余电流保护 AC型保护
400 W 1/3/10/30可调，非延时、延时可调型 注:按GB14048.2
非延时型,基准动作电流5IΔn;
A型保护 VA 0.1/0.3/0.5可调，非延时、延时可调型 延时型,基准动作电流2IΔn。
V 0.3/0.5/1可调，非延时、延时可调型
AC型保护
630 W 1/3/10/30可调，非延时、延时可调型
A型保护 VA 0.3/0.5/1可调，非延时、延时可调型

17
