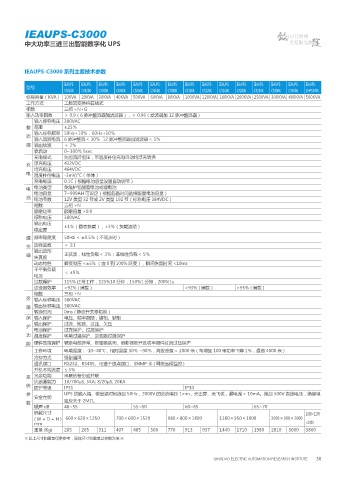

IEAUPS-C3000
中大功率三进三出智能数字化 UPS

IEAUPS-C3000 系列主要技术参数

IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS-
型号
C3010K C3020K C3030K C3040K C3050K C3060K C3080K C3100K C3120K C3160K C3200K C3250K C3300K C3400K CHP3500K
标称容量（KVA） 10KVA 20KVA 30KVA 40KVA 50KVA 60KVA 80KVA 100KVA 120KVA 160KVA 200KVA 250KVA 300KVA 400KVA 500KVA
工作方式 工频双变换纯在线式
相数 三相 +N+G
输入功率因数 ＞ 0.9（6 脉冲整流器加滤波器），＞ 0.96（滤波器加 12 脉冲整流器）
输入标称电压 380VAC
整 范围 ±25％
输入标称频率 50Hz+10％，60Hz+10％
流
输入谐波电流 6 脉冲整流＜ 30％ 12 脉冲整流器加滤波器＜ 5％
器 输出纹波 ＜ 2％
软启动 0~100％ 5sec
充电模式 先恒流后恒压，带温度补偿充电自动均浮充转换
充 浮充电压 432VDC
均充电压 464VDC
电 温度补偿电压 -3mV/℃（单体）
充电电流 0.1C（根据电池容量设置自动调节）
电 电池类型 免维护铅酸蓄电池或锂电池
电池容量 7~999AH 可设定（根据后备时间选择配置电池容量）
池 电池节数 12V 类型 32 节或 2V 类型 192 节（标称电压 384VDC）
相数 三相 +N
额定功率 额定容量 ×0.9
标称电压 380VAC
输出电压 ±1％（稳态负载），±3％（负载波动）
稳定度
逆 频率稳定度 50Hz ＜ ±0.5％（不同步时）
变 波峰因数 ＞ 3:1
输出波形
器 失真度 正弦波，线性负载＜ 3％；非线性负载＜ 5％
动态特性 瞬变电压 <±5% （由 0 到 100% 跃变），瞬间恢复时间 <10ms
不平衡负载 ＜ ±5％
电压
过载保护 115% 正常工作，125%10 分钟，150%1 分钟，200%1s
逆变器效率 >92% ( 满载） >93% ( 满载） >95% ( 满载）
相数 三相 +N
旁 输入标称电压 380VAC
路 输出标称电压 380VAC
转换时间 0ms ( 静态开关零切换）
保 输入保护 电压、频率超限；错相、缺相
输出保护 过流、短路、过压、欠压
护
电池保护 过充保护、过放保护
功 温度保护 环境过温保护、逆变器过温保护
能 硬件故障保护 辅助电源异常、断路器跳闸、熔断器断开及功率器件过流过压保护
工作环境 环境温度：-10~40℃，相对湿度 30％ ~90％，海拔高度＜ 2000 米（每增加 100 米功率下降 1％，最高 4000 米）
冷却方式 强制通风
通讯接口 RS232、RS485、可选干接点接口、SNMP 卡 ( 网络远程监控 )
并机不均流度 ≤ 5％
系 冗余功能 串联热备份或并联
抗浪涌能力 10/700μS, 5KA; 8/20μS, 20KA
统 防护等级 IP31 IP30
参 UPS 的输入端、输出端对地施加 50Hz，2000V 的交流电压 1min，无击穿、无飞弧，漏电流＜ 10mA。施加 500V 直流电压，绝缘电
安全性能
数 阻应大于 2MΩ。
噪声 dB 48~55 55~60 60~65 65~70
机械尺寸 2000×1200
(W+D+H) 600×620×1250 700×600×1520 980×800×1800 1380×950×1800 2000×900×2000
mm ×2000
重量 (Kg) 205 265 311 407 485 506 770 913 937 1440 1710 1980 2810 3060 3860
※ 以上尺寸和重量仅供参考，具体尺寸和重量以实物为准 ※
