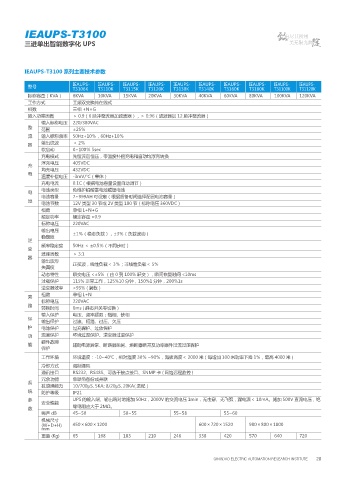

IEAUPS-T3100
三进单出智能数字化 UPS

IEAUPS-T3100 系列主要技术参数

型号 IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS-
T3160K
T3140K
T3180K
T31120K
T31100K
T3110K
T3106K
T3115K
T3130K
T3120K
标称容量（KVA） 6KVA 10KVA 15KVA 20KVA 30KVA 40KVA 60KVA 80KVA 100KVA 120KVA
工作方式 工频双变换纯在线式
相数 三相 +N+G
输入功率因数 ＞ 0.9（6 脉冲整流器加滤波器），＞ 0.96（滤波器加 12 脉冲整流器）
输入标称电压 220/380VAC
整 范围 ±25％
流 输入标称频率 50Hz+10％，60Hz+10％
器 输出纹波 ＜ 2％
软启动 0~100％ 5sec
充电模式 先恒流后恒压，带温度补偿充电和自动均浮充转换
充 浮充电压 405VDC
均充电压 432VDC
电 温度补偿电压 -3mV/℃（单体）
充电电流 0.1C（根据电池容量设置自动调节）
电 电池类型 免维护铅酸蓄电池或锂电池
电池容量 7~999AH 可设定（根据后备时间选择配置电池容量）
池 电池节数 12V 类型 30 节或 2V 类型 180 节（标称电压 360VDC）
相数 单相 L+N+G
额定功率 额定容量 ×0.9
标称电压 220VAC
输出电压
稳定度 ±1％（稳态负载），±3％（负载波动）
逆
频率稳定度 50Hz ＜ ±0.5％（不同步时）
变
波峰因数 ＞ 3:1
器
输出波形 正弦波，线性负载＜ 3％；非线性负载＜ 5％
失真度
动态特性 瞬变电压 <±5% （由 0 到 100% 跃变），瞬间恢复时间 <10ms
过载保护 115% 正常工作，125%10 分钟，150%1 分钟，200%1s
逆变器效率 >93% ( 满载）
旁 相数 单相 L+N
标称电压 220VAC
路 转换时间 0ms ( 静态开关零切换）
输入保护 电压、频率超限；错相、缺相
保
输出保护 过流、短路、过压、欠压
护 电池保护 过充保护、过放保护
功 温度保护 环境过温保护、逆变器过温保护
硬件故障
能 辅助电源异常、断路器跳闸、熔断器断开及功率器件过流过压保护
保护
工作环境 环境温度：-10~40℃，相对湿度 30％ ~90％，海拔高度＜ 2000 米（每增加 100 米功率下降 1％，最高 4000 米）
冷却方式 强制通风
通讯接口 RS232、RS485、可选干接点接口、SNMP 卡 ( 网络远程监控 )
冗余功能 串联热备份或并联
系
抗浪涌能力 10/700μS, 5KA; 8/20μS, 20KA( 选配）
统 防护等级 IP21
参 UPS 的输入端、输出端对地施加 50Hz，2000V 的交流电压 1min，无击穿、无飞弧，漏电流＜ 10mA。施加 500V 直流电压，绝
安全性能
数 缘电阻应大于 2MΩ。
噪声 dB 45~50 50~55 55~58 55~60
机械尺寸
(W+D+H) 450×600×1200 600×720×1520 980×800×1800
mm
重量 (Kg) 65 168 183 210 246 338 420 570 640 720
