集中电源集中控制型
智能应急照明和疏散指示系统

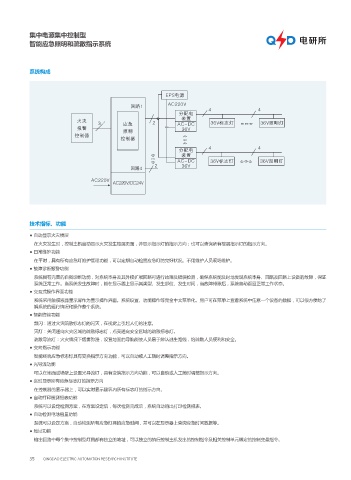

系统构成

技术指标、功能

● 自动显示火灾楼层
在火灾发生时，控制主机自动显示火灾发生楼层页面，并显示指示灯的指示方向；也可以查询所有楼层指示灯的指示方向。
● 日常维护功能
在平时，具有所有应急灯维护管理功能，可以定期自动检査应急灯的完好状况。不用维护人员现场维护。
● 故障诊断报警功能
系统具有完善的自我诊断功能，对系统本身及其外接扩展回路可进行故障及错误检测，确保系统能及时地发现系统本身、回路及回路上设备的故障，保证
系统正常工作。当系统发生故障时，能在显示器上显示其类型、发生部位、发生时间，当故障排除后，系统自动返回正常工作状态。
● 交互式操作界面功能
系统采用触摸液晶显示屏作为显示操作界面。系统设置、功能操作等完全中文菜单化。用户可在菜单上査看系统中任意一个设备的数据，可以很方便地了
解系统的运行情况和操作整个系统。
● 智能终端功能
频闪：通过火灾疏散标志灯的闪灭，在视觉上引起人们的注意。
灭灯：关闭通向火灾区域的疏散标志灯，点亮通向安全区域的疏散标志灯。
疏散导流灯：火灾情况下烟雾弥漫，设罝地面的导航能使人员易于辨认逃生路线，给疏散人员便利和安全。
● 变向指示功能
智能终端应急标志灯具有变换指示方向功能，可以自动或人工随时调整指示方向。
● 光导流功能
可以在地面或墙壁上设置光导流灯，具有变换指示方向功能，可以自动或人工随时调整指示方向。
● 实时显示所有应魚标志灯的指示方向
在控制器的显示器上，可以实时显示建筑内所有标志灯的指示方向。
● 自动打印检测报表功能
系统可以设定检测方案，在方案设定后，每次检测完成后，系统自动输出打印检测报表。
● 自动检测电池容量功能
系统可以设定方案，自动检测所有应急灯具的应急时间，并可以在显示器上查询应急时间数据等。
● 地址功能
输出回路中每个集中控制型灯具都有独立的地址，可以独立的执行控制主机发出的控制指令及相关控制单元绑定的控制变量指令。
