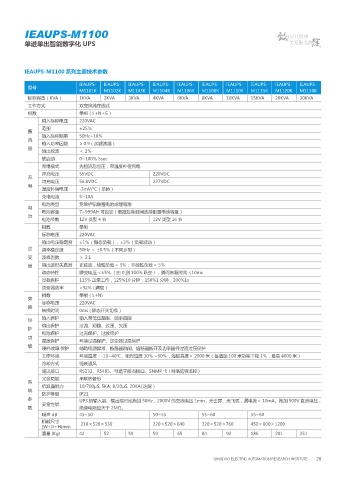

IEAUPS-M1100
单进单出智能数字化 UPS

IEAUPS-M1100 系列主要技术参数

IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS- IEAUPS-
型号
M1101K M1102K M1103K M1104K M1106K M1108K M1110K M1115K M1120K M1130K
标称容量（KVA） 1KVA 2KVA 3KVA 4KVA 6KVA 8KVA 10KVA 15KVA 20KVA 30KVA
工作方式 双变换纯在线式
相数 单相（L+N+G）
输入标称电压 220VAC
范围 ±25％
整
输入标称频率 50Hz+10％
流
输入功率因数 ≥ 0.9（加滤波器）
器
输出纹波 ＜ 2％
软启动 0~100％ 5sec
充电模式 先恒流后恒压，带温度补偿充电
浮充电压 55VDC 220VDC
充
均充电压 56.8VDC 227VDC
电
温度补偿电压 -3mV/℃（单体）
充电电流 5~10A
电池类型 免维护铅酸蓄电池或锂电池
电
电池容量 7~999AH 可设定（根据后备时间选择配置电池容量）
池
电池节数 12V 类型 4 节 12V 类型 16 节
相数 单相
标称电压 220VAC
输出电压稳定度 ±1％（稳态负载），±3％（负载波动）
逆 频率稳定度 50Hz ＜ ±0.5％（不同步时）
变 波峰因数 ＞ 3:1
器 输出波形失真度 正弦波，线性负载＜ 3％；非线性负载＜ 5％
动态特性 瞬变电压 <±5% （由 0 到 100% 跃变），瞬间恢复时间 <10ms
过载保护 115% 正常工作，125%10 分钟，150%1 分钟，200%1s
逆变器效率 >92% ( 满载）
相数 单相（L+N)
旁
标称电压 220VAC
路
转换时间 0ms ( 静态开关切换）
保 输入保护 输入高低压超限、频率超限
输出保护 过流、短路、过压、欠压
护
电池保护 过充保护、过放保护
功
温度保护 环境过温保护、逆变器过温保护
能 硬件故障 保护 辅助电源异常、断路器跳闸、熔断器断开及功率器件过流过压保护
工作环境 环境温度：-10~40℃，相对湿度 30％ ~90％，海拔高度＜ 2000 米（每增加 100 米功率下降 1％，最高 4000 米）
冷却方式 强制通风
通讯接口 RS232、RS485、可选干接点接口、SNMP 卡 ( 网络远程监控 )
冗余功能 串联热备份
系
抗浪涌能力 10/700μS, 5KA; 8/20μS, 20KA( 选配）
统
防护等级 IP21
参 UPS 的输入端、输出端对地施加 50Hz，2000V 的交流电压 1min，无击穿、无飞弧，漏电流＜ 10mA。施加 500V 直流电压，
安全性能
数 绝缘电阻应大于 2MΩ。
噪声 dB 45~50 50~55 55~60 55~60
机械尺寸
(W+D+H)mm 210×520×530 220×520×640 220×520×760 450×600×1200
重量 (Kg) 42 52 59 59 65 84 92 186 201 251
