IEAEPS

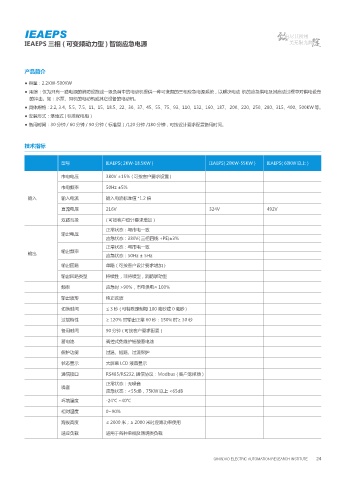

IEAEPS 三相 ( 可变频动力型 ) 智能应急电源

产品简介
● 容量：2.2KW-500KW
● 用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统，以解决电动 机的应急供电及其启动过程中对供电设备
的冲击。如：水泵、风机的电动机或其它设备的电动机。
● 具体规格：2.2, 3.4、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、 200、220、250、280、315、400、500KW 等。
● 安装形式：落地式 ( 标准配电柜）
● 备用时间：30 分钟 / 60 分钟 / 90 分钟（标准型）/120 分钟 /180 分钟，可按设计要求配置备用时间。

技术指标

型号 IEAEPS( 2KW-18.5KW ) IEAEPS( 20KW-55KW ) IEAEPS( 60KW 以上 )

市电电压 380V ±15% ( 可按客户要求设置 )

市电频率 50Hz ±5%
输入 输入电流 输入电流标准值 *1.2 倍
直流电压 216V 324V 492V

双路互投 ( 可按客户设计要求增加）
正常状态：与市电一致
输出电压
应急状态：380V( 三相四线 +PE)±3%
正常状态：与市电一致
输出 输出频率 应急状态：50Hz ± 5Hz
输出回路 单路（可按客户设计要求增加）

输出回路类型 持续性，非持续型，消防联动型
频率 应急时 >90%，市电供电≈ 100%
输出波形 纯正弦波

切换时间 ≤ 3 秒 ( 可特殊定制每 100 毫秒或 0 毫秒 )
过载特性 ≥ 120% 时输出正常 60 秒：150% 时≥ 30 秒
备用时间 90 分钟 ( 可按客户要求配罝）

蓄电池 阀控式免维护铅酸蓄电池
保护功能 过温、短路、过流保护
状态显示 大屏幕 LCD 液晶显示

通信接口 RS485/RS232, 通信协议：Modbus ( 客户选择项）
正常状态：无噪音
噪音
应急状态：<55dB，75KW 以上 <65dB
环境温度 -24℃ ~40℃

相对湿度 0~90%
海拔高度 ≤ 2000 米；≥ 2000 米时应降功率使用
适应负载 适用于各种单相及照明类负载

QINGDAO ELECTRIC AUTOMATION RESEARCH INSTITUTE 24
