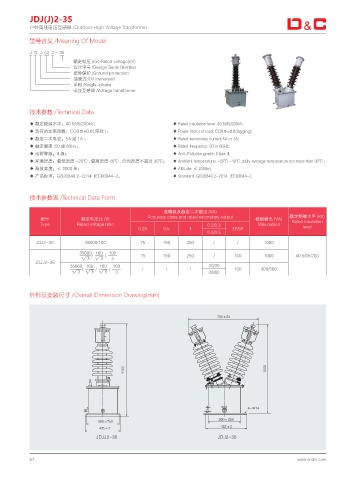

JDJ(J)2-35
户外高压电压互感器 /Outdoor High Voltage Transformer

型号含义 /Meaning Of Model

J D J (J) 2 - 35
额定电压 (kV)/Rated voltage(kV)
设计序号 /DesIgn Serial Number
接地保护 /Ground protection
油浸式 /Oil immersed
单相 /Single-phase
电压互感器 /Voltage transformer

技术参数 /Technical Data

◆ 额定绝缘水平：40.5/95/200kV； ◆ Rated insulation level: 40.5/95/200kV;
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=0.8(lagging);
◆ 额定二次电流：5A 或 1A ； ◆ Rated secondary current:5A or 1A;
◆ 额定频率 :50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -25℃ , 最高温度 40℃ , 日均温度不超过 30℃； ◆ Ambient temperature: -25℃ -40℃ ,daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 2000 米； ◆ Altitude: ≤ 2000m;
◆ 产品标准：GB20840.2-2014 IEC60044-2。 ◆ Standard: GB20840.2-2014 IEC60044-2.

技术参数表 /Technical Data Form

准确级及额定二次输出 (VA)
型号 额定电压比 (V) Accuracy class and rated secondary output 极限输出 (VA) 额定绝缘水平 (kV)
Rated insulation
Type Rated voltage ratio 0.2/0.2 Max.output level
0.2S 0.5 1 3P/6P
0.2/0.5
JDJ2-35 35000/100 75 150 250 / / 1000
35000 100 100 75 150 250 / 100 1000 40.5/95/200
√3 / √3 / 3
JDJJ2-35
35000 100 / 100 / 100 / / / 30/30 100 500/500
/
√3 √3 √3 3 30/60

外形及安装尺寸 /Overall Dimension Drawing(mm)

d

œ

f
f
d
d
+%++ +%+
