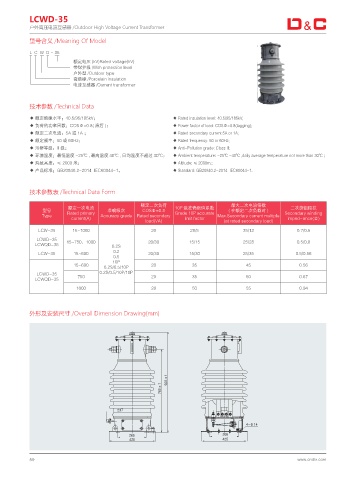

LCWD-35
户外高压电流互感器 /Outdoor High Voltage Current Transformer

型号含义 /Meaning Of Model

L C W D - 35
额定电压 (kV)Rated voltage(kV)
带保护级 /With protection level
户外型 /Outdoor type
瓷绝缘 /Porcelain insulation
电流互感器 /Current transformer

技术参数 /Technical Data

◆ 额定绝缘水平：40.5/95/185kV； ◆ Rated insulation level: 40.5/95/185kV;
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=0.8(lagging);
◆ 额定二次电流：5A 或 1A ； ◆ Rated secondary current:5A or 1A;
◆ 额定频率：50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -25℃ , 最高温度 40℃ , 日均温度不超过 30℃； ◆ Ambient temperature: -25℃ -40℃ ,daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 2000 米； ◆ Altitude: ≤ 2000m.;
◆ 产品标准：GB20840.2-2014 IEC60044-1。 ◆ Standard: GB20840.2-2014 IEC60044-1.

技术参数表 /Technical Data Form

额定二次负荷 最大二次电流倍数
额定一次电流 10P 级准确限值系数 二次绕组阻抗
型号 准确级次 COSΦ=0.8 ( 在额定二次负载时 )
Type Rated primary Accuracy grade Rated secondary Grade 10P accurate Max.Secondary current multiple Secondary winding
current(A) limit factor imped-ance(Ω)
load(VA) (at rated secondary load)
LCW-35 15~1000 20 28/5 35/12 0.7/0.5
LCWD-35 15~750、1000 20/30 15/15 25/28 0.5/0.8
LCWQD-35 0.2S
0.2
LCW-35 15~600 20/30 15/30 25/35 0.5/0.56
0.5
10P
15~600 20 35 45 0.56
0.2S/0.5/10P
LCWD-35 750 0.2S/0.5/10P/10P 20 35 50 0.67
LCWQD-35
1000 20 50 55 0.94

外形及安装尺寸 /Overall Dimension Drawing(mm)

d
d

œ
