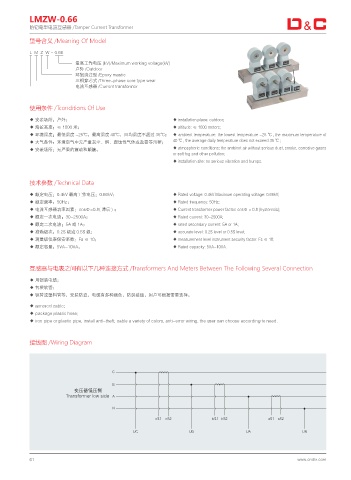

Page 66 - 上海德力西开关有限公司

LMZW-0.66
防窃电型电流互感器 /Tamper Current Transformer

型号含义 /Meaning Of Model

L M Z W - 0.66
最高工作电压 (kV)/Maximum working voltage(kV)
户外 /Outdoor
环氧浇注型 /Epoxy mastic
三相穿芯式 /Three-phase core type wear
电流互感器 /Current transformer

使用条件 /Tconditions Of Use

◆ 安装场所：户外； ◆ installation place: outdoor;
◆ 海拔高度：≤ 1000 米； ◆ altitude: ≤ 1000 meters;
◆ 环境温度：最低温度 -25℃，最高温度 40℃，日均温度不超过 35℃； ◆ ambient temperature: the lowest temperature -25 ℃ , the maximum temperature of
◆ 大气条件：环境空气中无严重灰尘、烟、腐蚀性气体或盐雾等污秽； 40 ℃ , the average daily temperature does not exceed 35 ℃ ;
◆ 安装场所：无严重的震动和颠簸。 ◆ atmospheric conditions: the ambient air without serious dust, smoke, corrosive gases
or salt fog and other pollution;
◆ installation site: no serious vibration and bumps.

技术参数 /Technical Data

◆ 额定电压：0.4kV 最高工作电压：0.66kV； ◆ Rated voltage: 0.4kV Maximum operating voltage: 0.66kV;
◆ 额定频率：50Hz； ◆ Rated frequency: 50Hz;
◆ 电流互感器功率因素：cosΦ=0.8( 滞后 ) ； ◆ Current transformer power factor: cosΦ = 0.8 (hysteresis);
◆ 额定一次电流：30-2500A； ◆ Rated current: 30-2500A;
◆ 额定二次电流：5A 或 1A； ◆ rated secondary current: 5A or 1A;
◆ 准确级次：0.2S 级或 0.5S 级； ◆ accurate level: 0.2S level or 0.5S level;
◆ 测量级仪表保安系数：Fs ≤ 10； ◆ measurement level instrument security factor: Fs ≤ 10;
◆ 额定容量：5VA-10VA。 ◆ Rated capacity: 5VA-10VA.

互感器与电表之间有以下几种连接方式 /Transformers And Meters Between The Following Several Connection

◆ 用铠装电缆；
◆ 包塑软管；
◆ 铁管或塑料管等，安装防盗，电缆有多种颜色，防误接线，用户可根据需要选择。
◆ armored cable;
◆ package plastic hose;
◆ iron pipe or plastic pipe, install anti-theft, cable a variety of colors, anti-error wiring, the user can choose according to need.

接线图 /Wiring Diagram

$
#
ԪԌ٧ͯԌΞ
5SBOTGPSNFS MPX TJEF "

/

D4 D4 C4 C4 B4 B 4
6$ 6# 6" 6/
