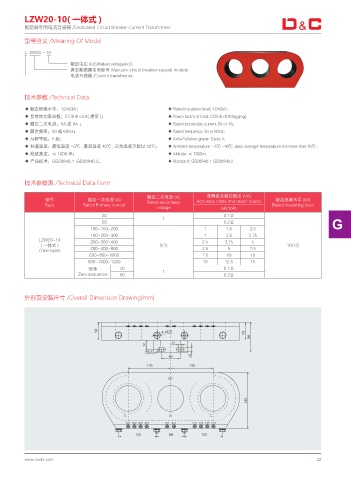

LZW20-10( 一体式 )
断路器专用电流互感器 /Dedicated Circuit Breaker Current Transformer

型号含义 /Meaning Of Model

L ZW20 - 10
额定电压 (kV)/Rated voltage(kV)
真空断路器专用型号 /Vacuum circuit breaker special models
电流互感器 /Current transformer

技术参数 /Technical Data

◆ 额定绝缘水平：12/42kV； ◆ Rated insulation level: 12/42kV;
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=0.8(lagging);
◆ 额定二次电流：5A 或 1A ； ◆ Rated secondary current:5A or 1A;
◆ 额定频率：50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -5℃ , 最高温度 40℃ , 日均温度不超过 30℃； ◆ Ambient temperature: -5℃ -40℃ ,daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 1000 米； ◆ Altitude: ≤ 1000m;
◆ 产品标准：GB20840.1 GB20840.2。 ◆ Standard: GB20840.1 GB20840.2 .

技术参数表 /Technical Data Form

额定二次电流 (A) 准确级及额定输出 (VA)
型号 额定一次电流 (A) Rated secondary Accuracy class and rated output 额定绝缘水平 (kV)
Type Rated Primary current Rated insulating level
voltage 5P(10P)
20 0.1Ω
1
50 0.2Ω G
100~150~200 1 1.5 2.5
100~200~300 1 2.5 3.75
LZW20-10 200~300~400 2.5 3.75 5
( 一体式 ) 5(1) 10(12)
(One type) 200~400~600 2.5 5 7.5
600~800~1000 7.5 10 10
800~1000~1200 10 12.5 15
零序 20 1 0.1Ω
Zero sequence 50 0.2Ω

外形及安装尺寸 /Overall Dimension Drawing(mm)

.

3

1

" # $
"4 "4 "4 "4 4 4 $4 $4 $4 $4
