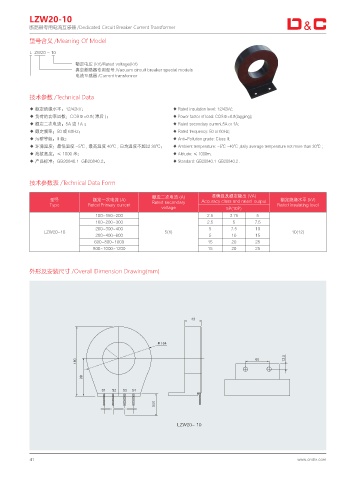

LZW20-10
断路器专用电流互感器 /Dedicated Circuit Breaker Current Transformer

型号含义 /Meaning Of Model

L ZW20 - 10
额定电压 (kV)/Rated voltage(kV)
真空断路器专用型号 /Vacuum circuit breaker special models
电流互感器 /Current transformer

技术参数 /Technical Data

◆ 额定绝缘水平：12/42kV； ◆ Rated insulation level: 12/42kV;
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=0.8(lagging);
◆ 额定二次电流：5A 或 1A ； ◆ Rated secondary current:5A or 1A;
◆ 额定频率：50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -5℃ , 最高温度 40℃ , 日均温度不超过 30℃； ◆ Ambient temperature: -5℃ -40℃ ,daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 1000 米； ◆ Altitude: ≤ 1000m;
◆ 产品标准：GB20840.1 GB20840.2。 ◆ Standard: GB20840.1 GB20840.2 .

技术参数表 /Technical Data Form

额定二次电流 (A) 准确级及额定输出 (VA)
型号 额定一次电流 (A) Rated secondary Accuracy class and rated output 额定绝缘水平 (kV)
Type Rated Primary current Rated insulating level
voltage 5P(10P)
100~150~200 2.5 3.75 5
100~200~300 2.5 5 7.5
200~300~400 5 7.5 10
LZW20-10 5(1) 10(12)
200~400~600 5 10 15
600~800~1000 15 20 25
800~1000~1200 15 20 25

外形及安装尺寸 /Overall Dimension Drawing(mm)

œ

4 4 4 4

-;8

41 www.cndlx.com
