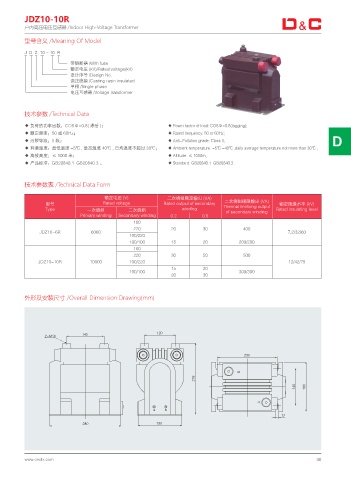

JDZ10-10R
户内高压电压互感器 /Indoor High-Voltage Transformer

型号含义 /Meaning Of Model

J D Z 10 - 10 R
带熔断器 /With fuse
额定电压 (kV)/Rated voltage(kV)
设计序号 /Design No.
浇注绝缘 /Casting resin insulated
单相 /Single phase
电压互感器 /Voltage transformer

技术参数 /Technical Data
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=0.8(lagging);
◆ 额定频率：50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade: Class II; D
◆ 环境温度：最低温度 -5℃ , 最高温度 40℃ , 日均温度不超过 30℃； ◆ Ambient temperature: -5℃ -40℃ ,daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 1000 米； ◆ Altitude: ≤ 1000m;
◆ 产品标准：GB20840.1 GB20840.3 。 ◆ Standard: GB20840.1 GB20840.3 .

技术参数表 /Technical Data Form

额定电压 (V) 二次绕组额定输出 (VA)
型号 Rated voltage Rated output of secondary 二次绕组极限输出 (VA) 额定绝缘水平 (kV)
Type 一次绕组 二次绕组 winding Thermal limitiong output Rated insulating level
of secondary winding
Primary winding Secondary winding 0.2 0.5
100
220 20 30 400
JDZ10-6R 6000 7.2/32/60
100/220
100/100 15 20 200/200
100
220 30 50 500
JDZ10-10R 10000 100/220 12/42/75
15 20
100/100 300/300
20 30

外形及安装尺寸 /Overall Dimension Drawing(mm)

.

#

"
B C
