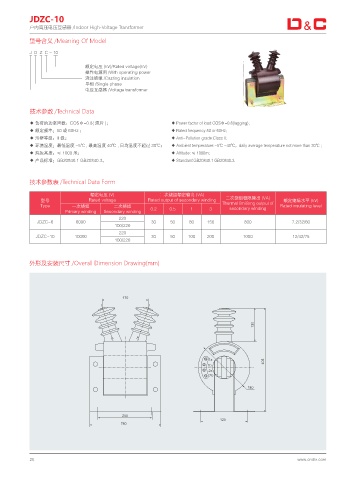

JDZC-10
户内高压电压互感器 /Indoor High-Voltage Transformer

型号含义 /Meaning Of Model

J D Z C - 10

额定电压 (kV)/Rated voltage(kV)
操作电源用 /With operating power
浇注绝缘 /Casting insulation
单相 /Single phase
电压互感器 /Voltage transformer

技术参数 /Technical Data

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load:COSΦ=0.8(lagging);
◆ 额定频率：50 或 60Hz ； ◆ Rated frequency:50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade:Class II;
◆ 环境温度：最低温度 -5℃ , 最高温度 40℃ , 日均温度不超过 30℃； ◆ Ambient temperature:-5℃ -40℃，daily average temperature not more than 30℃ ;
◆ 海抜高度：≤ 1000 米； ◆ Altitude: ≤ 1000m;
◆ 产品标准：GB20840.1 GB20840.3。 ◆ Standard:GB20840.1 GB20840.3.

技术参数表 /Technical Data Form

额定电压 (V) 二次绕组额定输出 (VA)
型号 Rated voltage Rated output of secondary winding 二次绕组极限输出 (VA) 额定绝缘水平 (kV)
Type —次绕组 二次绕组 Thermal limitiong output of Rated insulating level
secondary winding
Primary winding Secondary winding 0.2 0.5 1 3
220
JDZC-6 6000 30 50 80 150 800 7.2/32/60
100/220
220
JDZC-10 10000 30 50 100 200 1000 12/42/75
100/220

外形及安装尺寸 /Overall Dimension Drawing(mm)

" #

B
C
B
C
