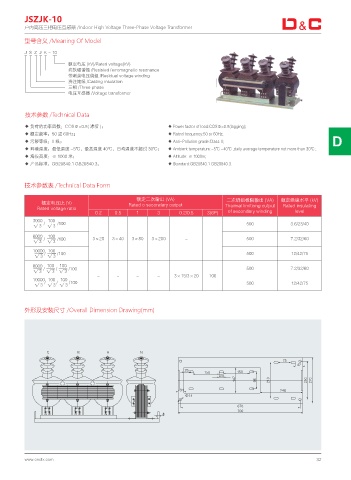

JSZJK-10
户内高压三相电压互感器 /Indoor High Voltage Three-Phase Voltage Transformer

型号含义 /Meaning Of Model

J S Z J K - 10
额定电压 (kV)/Rated voltage(kV)
坑铁磁谐振 /Resisted ferromagnetic resonance
带剩余电压绕组 /Residual voltage winding
浇注绝缘 /Casting insulation
三相 /Three phase
电压互感器 /Voltage transformer

技术参数 /Technical Data

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load:COSΦ=0.8(lagging);
◆ 额定频率：50 或 60Hz； ◆ Rated frequency:50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade:Class II; D
◆ 环境温度：最低温度 -5℃，最高温度 40℃，日均温度不超过 30℃； ◆ Ambient temperature:-5℃ -40℃ ,daily average temperature not more than 30℃ ;
◆ 海抜高度：≤ 1000 米； ◆ Altitude: ≤ 1000m;
◆ 产品标准：GB20840.1 GB20840.3。 ◆ Standard:GB20840.1 GB20840.3.

技术参数表 /Technical Data Form

额定二次输出 (VA) 二次绕组极限输出 (VA) 额定绝缘水平 (kV)
额定电压比 (V) Rated o secondary output
Rated voltage ratio Thermal limitiong output Rated insulating
0.2 0.5 1 3 0.2/0.5 3(6P) of secondary winding level
3000 100
√3 / √3 /100 500 3.6/23/40
6000 / 100 /100 3×20 3×40 3×80 3×200 - 500 7.2/32/60
√3 √3
10000 100 /100 500 12/42/75
/
√3 √3
6000 100 100 500 7.2/32/60
√3 / √3 / √3 /100
- - - - 3×15/3×20 100
10000 100 100
/
√3 / √3 √3 /100 500 12/42/75

外形及安装尺寸 /Overall Dimension Drawing(mm)

$ # " /

Í
B
O

B O B O B O
EB EO EB EO EB EO
