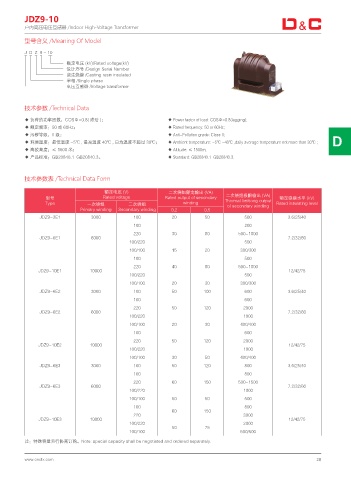

JDZ9-10
户内高压电压互感器 /Indoor High-Voltage Transformer

型号含义 /Meaning Of Model

J D Z 9 - 10
额定电压 (kV)/Rated voltage(kV)
设计序号 /DesIgn Serial Number
浇注绝缘 /Casting resin insulated
单相 /Single phase
电压互感器 /Voltage transformer

技术参数 /Technical Data

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=0.8(lagging);
◆ 额定频率：50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -5℃ , 最高温度 40℃ , 日均温度不超过 30℃； ◆ Ambient temperature: -5℃ -40℃ ,daily average temperature not more than 30℃ ; D
◆ 海拔高度：≤ 1500 米； ◆ Altitude: ≤ 1500m;
◆ 产品标准：GB20840.1 GB20840.3。 ◆ Standard: GB20840.1 GB20840.3.

技术参数表 /Technical Data Form

额定电压 (V) 二次绕组额定输出 (VA)
二次绕组极限输出 (VA)
型号 Rated voltage Rated output of secondary Thermal limitiong output 额定绝缘水平 (kV)
Type 一次绕组 二次绕组 winding of secondary winding Rated insulating level
Primary winding Secondary winding 0.2 0.5
JDZ9-3E1 3000 100 20 50 500 3.6/25/40
100 200
220 30 80 500-1000
JDZ9-6E1 6000 7.2/32/60
100/220 500
100/100 15 20 300/300
100 500
220 40 80 500-1000
JDZ9-10E1 10000 12/42/75
100/220 500
100/100 20 30 300/300
JDZ9-6E2 3000 100 50 100 600 3.6/25/40
100 600
220 50 120 2000
JDZ9-6E2 6000 7.2/32/60
100/220 1000
100/100 20 30 400/400
100 600
220 50 120 2000
JDZ9-10E2 10000 12/42/75
100/220 1000
100/100 30 50 400/400
JDZ9-6E3 3000 100 50 120 800 3.6/25/40
100 800
220 60 150 500-1500
JDZ9-6E3 6000 7.2/32/60
100/220 1000
100/100 50 50 500
100 800
60 150
220 3000
JDZ9-10E3 10000 12/42/75
100/220 2000
50 75
100/100 500/500
注：特殊容量另行协商订购。Note: special capacity shall be negotiated and ordered separately.
