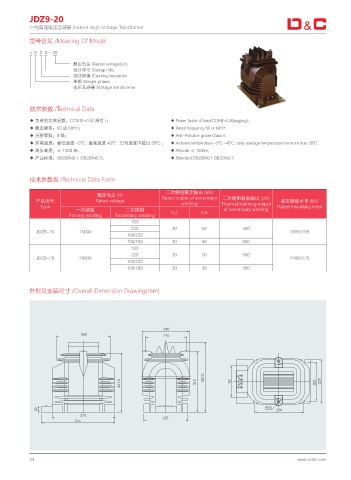

Page 38 - 上海德力西开关有限公司

JDZ9-20
户内高压电压互感器 /Indoor High-Voltage Transformer

型号含义 /Meaning Of Model

J D Z 9 - 20
额定电压 /Rated voltage(kV)
设计序号 /Design No.
浇注绝缘 /Casting insulation
单相 /Single phase
电压互感器 /Voltage transformer

技术参数 /Technical Data

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load:COSΦ=0.8(lagging);
◆ 额定频率：50 或 60Hz； ◆ Rated frequency:50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade:Class II;
◆ 环境温度：最低温度 -5℃ , 最高温度 40℃ , 日均温度不超过 30℃ ； ◆ Ambient temperature:-5℃ -40℃ ,daily average temperature not more than 30℃ ;
◆ 海抜高度：≤ 1500 米； ◆ Altitude: ≤ 1500m;
◆ 产品标准：GB20840.1 GB20840.3。 ◆ Standard:GB20840.1 GB20840.3.

技术参数表 /Technical Data Form

二次绕组额定输出 (VA)
额定电压 (V)
产品型号 Rated voltage Rated output of secondary 二次绕组极限输出 (VA) 额定绝缘水平 (kV)
winding
Thermal limitiong output
Type Rated insulating level
—次绕组 二次绕组 of secondary winding
Primary winding Secondary winding 0.2 0.5
100
220 30 50 500
JDZ9-15 15000 18/55/105
100/220
100/100 30 50 500
100
220 30 50 500
JDZ9-20 20000 24/65/125
100/220
100/100 30 30 500

外形及安装尺寸 /Overall Dimension Drawing(mm)

240
269
210

352.5 A
301.5 312 160 1a1b 2a2b 200 225

B
30 R20 250
320
225
375
