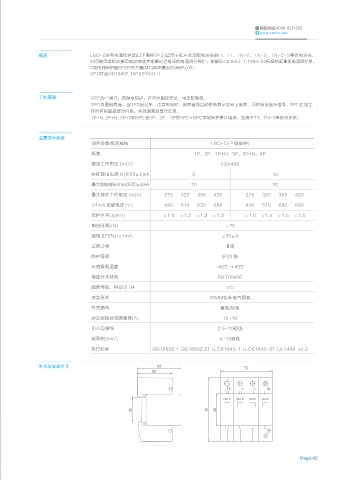

概述 LBO-D系列电涌保护器(以下简称SPD)适用于低压交流配电系统的IT、TT、TN-C、TN-S、TN-C-S等供电系统，
对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。依据IEC61643-1:1998-02标准的第Ⅲ级电涌保护器。
D类电涌保护器SPD具有共模(MC)和差模(MD)保护方式。
SPD符合GB18802.1/IEC61643-1

工作原理 SPD为一端口，防触电保护，户内式固定安装，电压限制型。
SPD内置脱离器。当SPD因过热、击穿失效时，脱离器能自动的将其从电网上脱离，同时给出指示信号，SPD正常工
作时可视窗品显示白色，失效脱离后显示红色。
1P+N, 2P+N, 3P+N的SPD由1P、2P、 3P的SPD+NPE零地保护模块组成，应用于TT、TN-S等供电系统。

主要技术参数
项目参数/级别规格 LBO-D(三级保护)
极数 1P、2P、1P+N、3P、3P+N、4P

额定工作电压 Un(V) 230/400
标称放电电流 In(8/20μs)kA 5 10
最大放电电流 Imax(8/20μs)kA 10 20
最大持续工作电压 Uc(V) 275 320 385 420 275 320 385 420

U1mA 压敏电压 (V) 430 510 620 680 430 510 620 680
保护水平Up(kV) ﹤1.0 ﹤1.2 ﹤1.2 ﹤1.2 ﹤1.0 ﹤1.5 ﹤1.5 ﹤1.5
响应时间(ns) ﹤25
漏电流75%Uc 1mA ﹤20μA
试验分类 Ⅱ级
防护等级 IP20 级

环境极限温度 -40℃~+80℃
绝缘外壳材料 PBT/PA66
阻燃等级，符合UL94 VO
安装形式 35MM标准电气导轨

外壳颜色 黄色/灰色
建议保险丝或断路器(A) 10~16
引入电源线 2.5~10硬线
2
截面积(mm ) 4~10双色
LBO-D 执行标准 GB18802.1 GB18802.21 IEC61643-1 IEC61643-21 UL1449 ed.2
系列电涌保护器
外形及安装尺寸 62 72
50
LBO
L L L N

LBO-D LBO-D LBO-D LBO-D
电涌保护器 保护级别 组合方式 标称放电 最大持续工作 附件类型 35 91 45
（SPD） （B/C/D类） （1P/2P/3P/4P） 电流kA 电压（V） （SG/X/NPE型）
（8/20μs)
