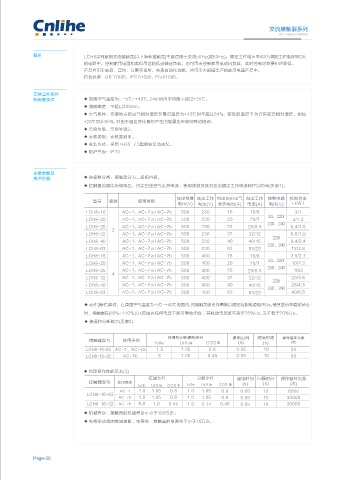

交流接触器系列 客服热线:4000-015-005
AC contactor Series www.cnlihe.net

概述 LCH8系列家用交流接触器(以下简称接触器)主要适用于交流50Hz(或60Hz)，额定工作电压至400V额定工作电流至63A 产品特点
的电路中，控制家用电器和类似用途的低感微感负载；也可用来控制家用电动机负载，此时控制功率要相应降低。 ◆ 接触器属于模数化控制电器，结构新颖、体积小巧，其特点安装轨道化、尺寸模数化、造型艺术化、使用安全化，采
产品应用于家庭、宾馆、公寓等场所，实现自动化功能，应用于大规模生产的家用电器产品中。 用直动式倒装结构，可与小型断路器组合装于控制、照明箱内。
符合标准：GB 17885、IEC 61095、EN 61095。 ◆ 采用优质绝缘材料，大大提高了安全性。
◆ 外形美观，噪音小，适用于宾馆、医院等场所。
正常工作条件
和安装条件 ◆ 周围空气温度为：-5℃~+40℃, 24小时内平均值不超过+35℃。
◆ 海拔高度：不超过2000m。
外形及安装尺寸
◆ 大气条件：安装地点的空气相对湿度在最高温度为+40℃时不超过50%; 较低的温度下允许有较高相对湿度，例如
66.5
+20℃时达90%, 对由于温度变化偶尔产生的凝露应采取特殊的措施。
35.3
◆ 污染等级：污染等级2。
18 D
◆ 安装类别：安装类别Ⅱ。 16.5
◆ 安装方式：采用TH35-7.5型钢安装轨安装。
◆ 防护等级：IP20
LCH8-63 63A
le
85 35.5 45 Ue~ Ui~ Uimp 230V
500V
4kV
主要参数及 AC-7a 12kW
GB 17885
技术性能 ◆ 按极数分类：接触器分为二极和四极。 IEC 61095
EN 61095
◆ 接触器的额定绝缘电压、约定自由空气发热电流、使用类别及其对应的额定工作电流和控制功率(见表1)。
额定绝缘 额定工作 约定自由空气 额定工作 控制电路 控制功率
型号 极数 使用类别
电压(V) 电压(V) 发热电流(A) 电流(A) 电压(V) （kW）
LCH8-16 AC-1、AC-7 a / AC-7b 500 230 16 16/6 3/1
24、220/ H
LCH8-20 AC-1、AC-7 a / AC-7b 500 230 20 20/7 4/1.2
230、240 H1
LCH8-25 AC-1、AC-7 a / AC-7b 500 230 25 25/8.5 5.4/1.5 H2
2
LCH8-32 AC-1、AC-7 a / AC-7b 500 230 32 32/12 6.6/1.9 D
220/
LCH8-40 AC-1、AC-7 a / AC-7b 500 230 40 40/15 8.4/2.4
230、240
LCH8-63 AC-1、AC-7 a / AC-7b 500 230 63 63/20 12/3.8
LCH8-16 AC-1、AC-7 a / AC-7b 500 400 16 16/6 7.5/2.1
24、220/ LCH8-63
LCH8-20 AC-1、AC-7 a / AC-7b 500 400 20 20/7 10/2.3 le Ue~ 63A 400V A1 1 3 5 7
230、240 Ui~ Uimp 500V 230/240V~ L L1 L2
4kV
LCH8-25 AC-1、AC-7 a / AC-7b 500 400 25 25/8.5 16/3 A2 2 4 6 8
4 AC-7a 40kW
GB 17885
LCH8-32 AC-1、AC-7 a / AC-7b 500 400 32 32/12 20/3.8 IEC 61095
EN 61095
220/
LCH8-40 AC-1、AC-7 a / AC-7b 500 400 40 40/15 26/4.8
230、240
LCH8-63 AC-1、AC-7 a / AC-7b 500 400 63 63/20 40/6.5
◆ 动作(操作)条件：在周围空气温度为-5℃~+40℃范围内, 对接触器吸引线圈施以额定控制电源电压Us, 使其发热至稳定状态
时，接触器在(85%~110%)Us范围内任何电压下能可靠地闭合。其释放电压既不高于75%Us, 又不低于20%Us。
◆ 接通和分断能力(见表2)
◆ 接触器外形及安装尺寸
接通和分断(通断)条件 通电时间 间隔时间 操作循环次数
接触器型号 使用类别
lc/le Ur/Ue COSΦ (s) (s) (次) 接触器型号 D(2极)(4极) L L1 L2 H H1 H2
LCH8-16~63 AC-1、AC-7a 1.5 1.05 0.8 0.05 10 50
LCH8-16~32 AC-7b 8 1.05 0.45 0.05 10 50 LCH8-16~25 18 36 85 35.5 45 68 60 44
LCH8-32~63 36 54 85 35.5 45 68 60 44
◆ 约定操作性能见表(3)
接通条件 分断条件 通电时间 间隔时间 操作循环次数 注：使用二极产品当接触器间、接触器与断路器间紧靠安装时，产品间必须安装间隔片，以利于散热；当配电箱内温度
接触器型号 使用类别 (s)
lc/le Ur/Ue COS Φ lc/le Ur/Ue COS Φ (s) (次) 过高时，接触器需要降容使用。
AC-1 1.0 1.05 0.8 1.0 1.05 0.8 0.05 10 6000
LCH8-16~63
AC-7a 1.0 1.05 0.8 1.0 1.05 0.8 0.05 10 30000
LCH8-16~32 AC-7b 6.0 1.0 0.45 1.0 0.17 0.45 0.05 10 30000
◆ 机械寿命：接触器的机械寿命不小于100万次。
◆ 电寿命试验的接通通断。电寿命：接触器的电寿命不小于10万次。
