P. 43
自动复位过欠压延时保护器系列
Automatic reset delay over voltage protection device series
正常工作条件和
安装条件 ◆ 当230V额定电源电压上升到275V±5V或下降在176±5V时，迅速可靠的切断电路，电压正常时延时1-2min通电，
实现线路保护。
◆ 技术指标：额定电压AC230V额定频率50Hz／60Hz ◆ 负载额定电流20A、32A、40A三档
◆ 输出最大容量4．4KVA、6．6KVA、8．8KVA ◆ 过压动作值275±5V
◆ 欠压动作值176±5V ◆ 延时时间：1-2min
◆ 尺寸：长×宽×高：87×36×67mm 导轨安装尺寸：35±0．5mm
MX+OF
分励脱扣器 C1、C2合闸通
C1、C2分闸开
Ph
+ C1~14线圈始终通
C2~1 2常闭
C2 C1
E C2~14常开
U＞
宽度(mm) 电压(V) 脱扣功率
18 240/415 AC 240V AC 50VA
12 14
110/220 AC
N 24/48 AC/DC
-
OF 辅助开关 OF 辅助开关 Ph SD报警开关 Ph
11 91
12 14 92 94
N N
宽度(mm) 宽度(mm)
9 9
功能
◆ 当MX线圈得到信号后，断路器立即脱扣，常开接点闭合。通过接线端子12或14输出信号，指示断路器断开或接通
状态。
◆ 拼装：MX+OF拼装在断路器右侧，OF和NSD接点可单一及组合拼装断路器左侧。 LCH8
◆ 接线端子：细纹压片端子可接2.5mm2的导线，端子旁有明显标志。

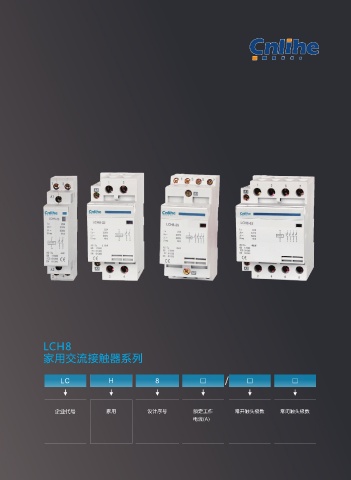

家用交流接触器系列
接点的通断容量 附件适用范围
电压(V) 电流(A) 附件名称 适用范围
LC H 8
380/415V AC 3A MX+OF 分励脱扣器 GD-63,GD-100
220/240V AC 6A OF 辅助开关 GD-63,GD-63G,GD-63L,GD-100
250V DC 0.4A SD 报警开关 GD-63,GD-63G,GD-63L,GD-100
企业代号 家用 设计序号 额定工作 常开触头极数 常闭触头极数
125V DC 1A
电流(A)
48V DC 2A
24V DC 6A
