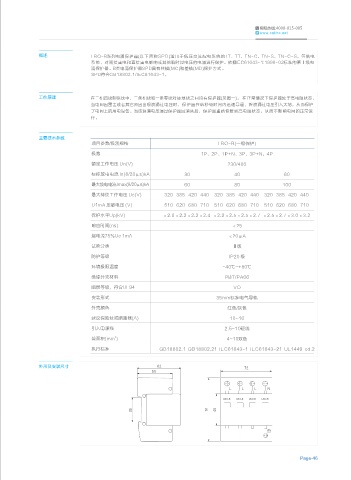

概述 LBO-B系列电涌保护器(以 下 简 称SPD)适用于低压交流配电系统的 IT、TT、TN-C、TN-S、TN-C-S，等供电
系统，对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。依据IEC61643-1:1998-02标准的第Ⅰ级电
涌保护器。B类电涌保护器SPD具有共模(MC)和差模(MD)保护方式。
SPD符合GB18802.1/IEC61643-1。

工作原理 在三相四线制系统中，三条相线和一条零线对接地线之间均有保护器(见图一)。 在正常情况下保护器处于高电阻状态，
当电网因雷击或者其它原因出现浪涌过电压时，保护器在纳秒级时间内迅速导通，将浪涌过电压引入大地，从而保护
了电网上的用电设备。当该浪涌电压通过保护器且消失后，保护器重新恢复到高电阻状态，从而不影响电网的正常运
行。

主要技术参数
项目参数/级别规格 LBO-B(一级保护)
极数 1P、2P、1P+N、3P、3P+N、4P

额定工作电压 Un(V) 230/400
标称放电电流 In(8/20μs)kA 30 40 60
最大放电电流 Imax(8/20μs)kA 60 80 100
最大持续工作电压 Uc(V) 320 385 420 440 320 385 420 440 320 385 420 440

U1mA 压敏电压 (V) 510 620 680 710 510 620 680 710 510 620 680 710
保护水平Up(kV) ﹤2.0﹤2.2﹤2.2﹤2.4 ﹤2.2﹤2.5﹤2.5﹤2.7 ﹤2.5﹤2.7﹤3.0﹤3.2
响应时间(ns) ﹤25
漏电流75%Uc 1mA ﹤20μA
试验分类 Ⅱ级
防护等级 IP20 级

环境极限温度 -40℃~+80℃
绝缘外壳材料 PBT/PA66
阻燃等级，符合UL94 VO
安装形式 35mm标准电气导轨

外壳颜色 红色/灰色
建议保险丝或断路器(A) 10~16
引入电源线 2.5~10硬线
2
截面积(mm ) 4~10双色
LBO-B 执行标准 GB18802.1 GB18802.21 IEC61643-1 IEC61643-21 UL1449 ed.2
系列电涌保护器
外形及安装尺寸 62 72
50
LBO
L L L N

LBO-B LBO-B LBO-B LBO-B
电涌保护器 保护级别 组合方式 标称放电 最大持续工作 附件类型 35 91 45
（SPD） （B/C/D类） （1P/2P/3P/4P） 电流kA 电压（V） （SG/X/NPE型）
（8/20μs)
