概述 LBO-I25系列电涌保护器(以下简称SPD)适用于交流50/60Hz、380V以及下的TT、TN-S、TN-C、IT、TN-C-S等
供电系统，对雷击或其它瞬时过电压进行保护，应用于雷击风险较高地区的设备系统的一级防雷保护。依据IEC61643.1
:1998-02标准的第Ⅰ级电涌保护器。B类电涌保护器。
SPD符合GB18802.1/IEC61643-1。
安装 B级雷电流SPD保护，用于雷击时等电位连接；通常安装在进线低压主配电柜处--架空进线；保护器采用标准35mm轨
2
2
道；订货时须指明SPD的型号、规格和数量；保护采用10~35mm 的铜质导线联接，接地线应采用16mm 以上的双色
铜质多股软导线。
工作原理 ◆ 响应速度快，小于25纳秒。
◆ 限制电压低。
◆ 通流容量大。
◆ 正常白色、失效红色。
◆ 可采用凯文接线方式。
主要技术参数
项目参数/级别规格 LBO-I15 LBO-I25
额定工作电压 Un(V) 230V/400V 230V/400V
标称放电电流 In(8/20μs)kA 15kA 25kA
最大持续工作电压 Uc(V) 275V 320V 385V 440V 275V 320V 385V 440V
保护水平Up(kV) ≤1.5kV ≤1.6kV ≤1.7kV ≤1.8kV ≤1.8kV ≤2.0kV ≤2.2kV ≤2.4kV
电流峰值1peak(10/350μs) 15kA 25kA
电荷量Q 7.5As 12.5As
冲击电流Iimp 15kA 25kA
试验分类 I I
防护等级 IP20 IP20
保护模式 L/N-PE L/N-PE
环境极限温度 -40℃~+80℃ -40℃~+80℃
绝缘外壳材料 PBT/PA66 PBT/PA66
安装形式 35mm标准电气导轨 35mm标准电气导轨

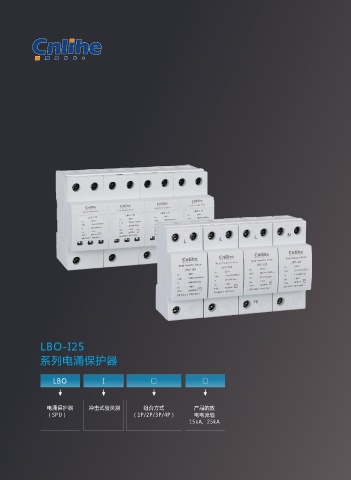

LBO-I25
系列电涌保护器 外形及安装尺寸 36 65
LBO I
LBO-I25
90 35
电涌保护器 冲击试验类别 组合方式 产品的放
（SPD） （1P/2P/3P/4P） 电电流值
15kA、25kA
