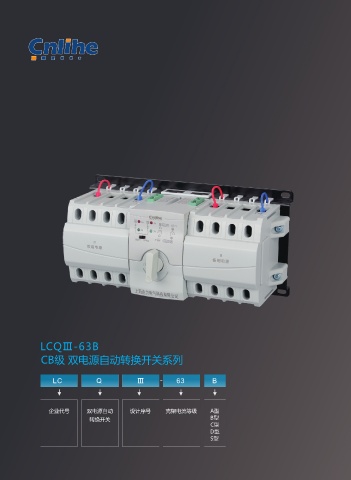

概述 全新设计的LCQⅢNX-A/B/C/D系列双电 源开关是基于对电源转换开关技术的深入研发从产品结构、控制单元、执行单元、
电磁兼容等各方面均进行了全新设计，全面颠覆传统双电源自动转换开关 的设计理念。体积最小的双电源自动转换开关，产品
结构紧凑，易于安装；模块化设计，提高产品供电的连续性，节能效果优于其他同类产品。
产品符合GB/T14048.11标准，并通过"CCC"认证及KAMA认证标准。

正常工作条件
◆周围空气温度：-5℃~+40℃ ,且24h平均值不超过+35℃ ;
◆大气条件：大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的湿度，在最湿月的月
平均最低温度+25℃时，该月的平均最大相对湿度为90% ，并考虑到因温度变化在表面上的凝露。
◆安装地点的海拔不超过2000m ;
◆安装地点的环境污染等级为3级。

技术性能

双电源自动转换开关根据工作电源的电压状态，以及用户所设置的工作方式，决定是否从一个电源转向另一个电源。它
的功能取决于其所配置的控制器，控制器包括A、B、C、 D四种型号的控制器，其具备的主要功能和特性如下表所示：

产品型号 LCQⅢNX-A LCQⅢNX-B LCQⅢNX-C LCQⅢNX-D
产品特性
工作电源 AC150-265V 50/60HZ
安装方式 一体式
工作位置 两个工作位置 三个工作位置 两个工作位置 三个工作位置
操作方式 自动和手动 自动和手动 自动和手动 自动和手动
发电机控制 无 一组5A继电器干接点 无 一组5A继电器干接点
LCQⅢ-63B 消防联动控制 无 无源触点输入，带一组 无 无源触点输入，带一组
常开无源信号反馈触点 常开无源信号反馈触点
CB级 双电源自动转换开关系列 转换方式 自投自复 自投自复、自投不自复 自投自复 自投自复、自投不自复
和电网-发电机 和电网-发电机
转换延时功能 固定0.2秒 0 30秒连续可调爷 固定0.2秒 0 30秒连续可调爷
LC Q Ⅲ 63 B 返回延时功能 固定0.2秒 0~30秒连续可调节 固定0.2秒 0~30秒连续可调节
监测电路 A、N相监测 A、B、C、N相监测
欠电压监测 有
断相监测 A、N A、B、C、N
企业代号 双电源自动 设计序号 壳架电流等级 A型 使用类别 有AC-33iB(CB级)
转换开关 B型
C型
D型
S型
