                                                                                                                                       概述                LCQⅢ系列双电源自动转换开关,是为满足客户的需求而开发的一种专用产品。该产品具有自投自复和自投不自复和电网-
                                                                                                                                                         发电机三种切换功能,对三相四线电网供电的两路电源的三相电压同时监测, 当任一相发生过压、欠压、缺相,能自动从异常
                                                                                                                                                         电源切换到正常电源;用于电网-发电系统的产品还能发出发电指令,是一种性能完善、安全可靠、自动化程度高、使用范围
                                                                                                                                                         广的双电源自动转换开关系列产品。LCQⅢ系列产品包括:LCQⅢ , LCQⅢNX , LCQⅢCM , LCQⅢNM四种系列化产品。
                                                                                                                                                         LCQⅢ-63E属于CB级双电源自动转换开关,主要适用于50/ 60HZ ,额定电压230V,额定工作电流不大于63A的两路中性
                                                                                                                                                         点接地电源系统中,因一路电源发生异常而进行电源之间的切换,保证其供电的可靠性和安全性
                                                                                                                                                         本系列双电源自动转换开关符合GB/T14048.11和IEC60947-6-1。








                                                                                                                                       正常工作条件
                                                                                                                                                         ◆周围空气温度:-5℃ ~+40℃ ,且24h平均值不超过+35℃ ;
                                                                                                                                                         ◆大气条件:大气的相对湿度在周围最高温度+40℃时不超过50% ,在较低的温度下可以有较高的湿度,在最湿月的月
                                                                                                                                                             平均最低温度+25℃时,该月的平均最大相对湿度为90% ,并考虑到因温度变化在表面上的凝露。
                                                                                                                                                         ◆海拔高度:安装地点的海拔不超过2000m ;
                                                                                                                                                         ◆污染等级:安装地点的环境污染等级为3级。







                                                                                                                                       外形、安装尺寸
                                                                                                                                       (mm)

                                                                                                                                                                                  248mm
                                                                                                                                                                                  229mm                              125mm


                                                                                                                                                                                电源  合闸  电源  合闸
                                                                                                                                                                                 常用  备用  自动  手动
                                                                                                                                                             125mm  113mm  常用电源  N     R       备用电源
                                                                                                                                                                        N
                                                                                                                                                                                                R
                                                                                                                                                                                                    Ie:63A
                                                                                                                                                                               LCQⅢ-63E
                                                                                                                                                                                                          5mm
                                                                                                                                                                               Ue:230V  50Hz  Uimp:6kV
                                                                                                                                                                               CB级  AC-33iB  GB/T  14048.11
                                                                                                                                                                                                        10mm






                                                                                                                                       接线图

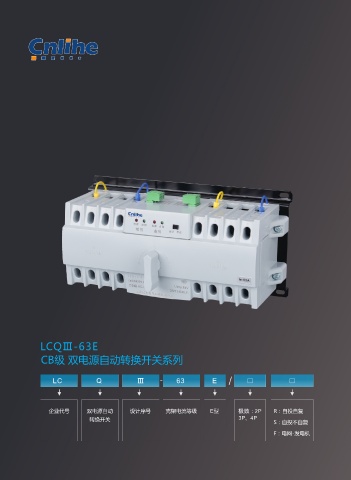

               LCQⅢ-63E

               CB级 双电源自动转换开关系列                                                                                                                                      常用电源         101        201       备用电源
                                                                                                                                                                                 102
                                                                                                                                                                                            202
                                                                                                                                                                    常用合闸         103        203       备用合闸
                   LC             Q             Ⅲ             63          E
                                                                                                                                                                    101~103常用电源外接状态指示灯           201~203备用电源外接状态指示灯
                                                                                                                                                                    信号输出(AC230V 0.5A)            信号输出(AC230V 0.5A)
                                                                                                                                                                    101-信号灯公用零线                  201-信号灯公用零线
                                                                                                                                                                    102-常用电源信号输出                 202-备用电源信号输出
                  企业代号         双电源自动          设计序号        壳架电流等级         E型        极数:2P       R:自投自复                                                               103-常用电源合闸信号输出               203-备用电源合闸信号输出
                                转换开关                                               3P、4P
                                                                                               S:自投不自复
                                                                                               F:电网-发电机
