概述 LCQⅢ-63D型自动电源转换开关(以下简称A.T.S)适用于50Hz/60Hz，额定工作电压220V(2P)、380V(3P、4P)，额定电流
6A-63的末端型双回路供电系统。可以完成常用电源与备用电源之间的自动转换，以保证供电的可靠性。主要用于高层建筑、
商场等消防泵、消烟风机、电梯、生活水泵、事故照明、集散标志等场所。
本产品符合GB/T14048.11-2008《低压开关设备和控制设备，第六部分：自动转换开关电器》标准。

正常工作条件
◆周围空气温度
a.上限值不超过+40℃；
b.下限值不低过-15℃；
c.24h内平均值不超过+35℃。
◆大气条件
a.在周围空气温度+40℃时，空气相对湿度不超过50％，在较低的温度为+25℃时，最大相对湿度为90％；
b.最湿月的平均最低温度为+25℃时，最大相对湿度为90％；
c.已考虑到因温度变化而发生在产品表面上的凝露。
◆污染等级及安装类别：污染等级为2级，安装类别Ⅱ、Ⅲ类。

外形、安装尺寸
及接线图 ◆LCQⅢ-63D型双电源自动转换开关外形及安装尺寸

LCQⅢS

上海达力电气科技有限公司

规格/尺寸mm A B C D H

LCQⅢ-63D/2P(DZ47型) 150 133 128 122 115
LCQⅢ-63D/3P(DZ47型) 185 133 175 122 115
LCQⅢ-63D/4P(DZ47型) 220 133 200 122 115

◆LCQⅢ-63D型一体式双电源自动转换开关接线图

LCQⅢ-63D

1 2(N) 3 4(N)

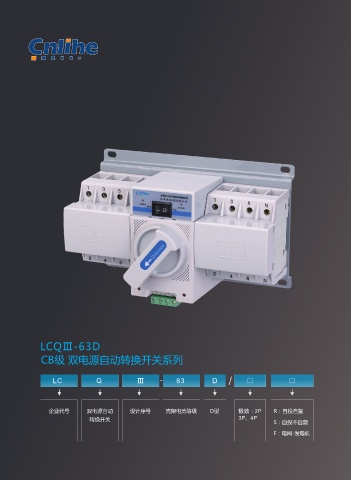

CB级 双电源自动转换开关系列

220V 220V
LC Q Ⅲ 63 D 常用合闸 备用合闸 EPS 消防
DC12-24V

企业代号 双电源自动 设计序号 壳架电流等级 D型 极数：2P R：自投自复
注：1、当执行开关为三极时，务必进零线，端子口（1）常用零线、（4）备用零线；
转换开关 3P、4P 2、当执行开关为四极时，不需要零线，
S：自投不自复
3、1N、2可常用合闸外接指示接口;
F：电网-发电机 3、4N为备用分闸外接指示接口;
外接指示灯为AC220V，无需在外接电源。
