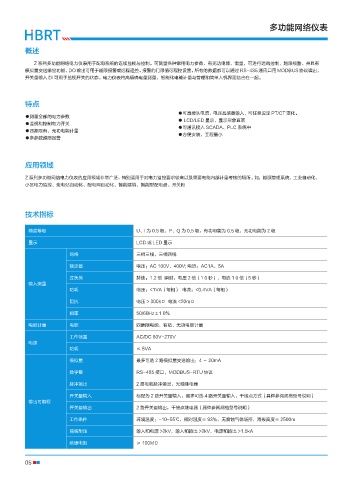

多功能网络仪表

概述

Z 系列多功能网络电力仪表用于配电系统的连续监视与控制。可测量各种常用电力参数、有无功电能、需量，可进行远端控制、越限报警、并且有
模拟量变送输出功能。DO 输出可用于越限报警或远程遥控。报警的门限值可程控设置。所有的数据都可以通过 RS-485 通讯口用 MODBUS 协议读出，
开关量输入 Dl 可用于监视开关的状态。电力仪表将高精确电量测量、智能化电能计量与管理和简单人机界面结合在一起。

特点
●可直接从电流、电压互感器输入，可任意设定 PT/CT 变化。
●测量全部的电力参数
● LCD/LED 显示，显示形象直观
●监视和控制电力开关
●可通讯接入 SCADA、PLC 系统中
●四象限有、无功电能计量
●方便安装，工程量小
●多参数越限报警

应用领域

Z 系列多功能网络电力仪表的应用领域非常广泛，特别适用于对电力监控要求较高以及需要电能内部计量考核的场所。如：能源管理系统、工业自动化、
小区电力监控、变电站自动化、配电网自动化、智能建筑、智能型配电盘、开关柜

技术指标

精度等级 U、l 为 0.5 级，P、Q 为 0.5 级，有功电能为 0.5 级，无功电能为 2 级
显示 LCD 或 LED 显示

网络 三相三线、三相四线

额定值 电压：AC 100V、400V; 电流：AC1A、5A
过负荷 持续：1.2 倍 瞬时：电压 2 倍（1 0 秒），电流 1 0 倍（5 秒）
输入测量
功耗 电压：<1VA（每相） 电流：<0.4VA（每相）

阻抗 电压 > 300kΩ 电流 <20mΩ
频率 50/60Hz±1 0%

电能计量 电能 四象限电能、有功、无功电能计量
工作范围 AC/DC 80V-270V
电源
功耗 ≤ 5VA
模拟量 最多可选 2 路模拟量变送输出：4 ～ 20mA

数字量 RS-485 接口，MODBUS-RTU 协议
脉冲输出 2 路电能脉冲输出，光耦继电器

开关量输入 标配为 2 路开关量输入，最多可选 4 路开关量输入，干接点方式（具体参阅规格型号说明）
输出可编程
开关量输出 2 路开关量输出，干接点继电器（具体参阅规格型号说明）

工作条件 环境温度：-10~55℃，相对湿度≤ 93%，无腐蚀气体场所，海拔高度≤ 2500m
隔离耐压 输入和电源 >2kV，输入和输出 >2kV，电源和输出 >1.5kA

绝缘电阻 ≥ 100MΩ
