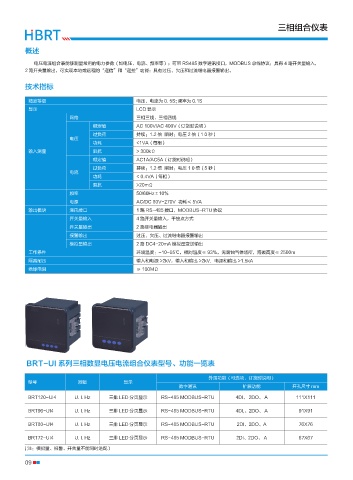

三相组合仪表

概述

电压电流组合表能够测量常用的电力参数（如电压、电流、频率等）；可带 RS485 数字通讯接口，MODBUS 总线协议；具有 4 路开关量输入，
2 路开关量输出，可实现本地或远程的“遥信”和“遥控”功能；具有过压、欠压和过流继电器报警输出。

技术指标

精度等级 电压、电流为 0. 5S; 频率为 0.1S
显示 LCD 显示
网络 三相三线、三相四线
额定值 AC 100V/AC 400V（订货时说明）
过负荷 持续：1.2 倍 瞬时：电压 2 倍（1 0 秒）
电压
功耗 <1VA（每相）
输入测量 阻抗 > 300kΩ
额定值 AC1A/AC5A（订货时说明）
过负荷 持续：1.2 倍 瞬时：电压 1 0 倍（5 秒）
电流
功耗 < 0.4VA（每相）
阻抗 >20mΩ
频率 50/60Hz±10%
电源 AC/DC 80V-270V 功耗≤ 5VA
输出模块 通讯接口 1 路 RS-485 接口，MODBUS-RTU 协议
开关量输入 4 路开关量输入，干接点方式
开关量输出 2 路继电器输出
报警输出 过压、欠压、过流继电器报警输出
模拟量输出 2 路 DC4-20mA 模拟量变送输出
工作条件 环境温度：-10~55℃，相对湿度≤ 93%，无腐蚀气体场所，海拔高度≤ 2500m
隔离耐压 输入和电源 >2kV，输入和输出 >2kV．电源和输出 >1.5kA
绝缘电阻 ≥ 100MΩ

BRT-UI 系列三相数显电压电流组合仪表型号、功能一览表

外围功能（可选项，订货时说明）
型号 测量 显示
数字通讯 扩展功能 开孔尺寸 mm
BRT120-UI4 U. l. Hz 三排 LED 分页显示 RS-485 MODBUS-RTU 4DI、 2DO、 A 111X111

BRT96-UI4 U. l. Hz 三排 LED 分页显示 RS-485 MODBUS-RTU 4DI,、2DO、 A 91X91

BRT80-UI4 U. l. Hz 三排 LED 分页显示 RS-485 MODBUS-RTU 2DI、2DO、A 76X76

BRT72-UI4 U. l. Hz 三排 LED 分页显示 RS-485 MODBUS-RTU 2DI、2DO、 A 67X67
( 注：模拟量、报警、开关量不能同时选配）
