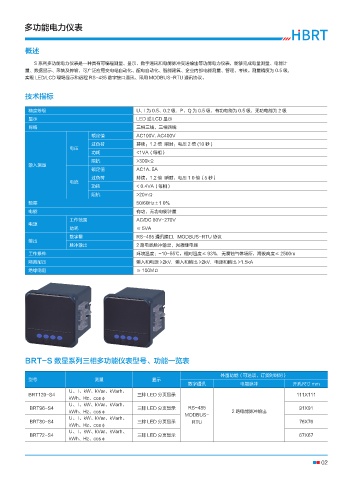

多功能电力仪表

概述

S 系列多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能电力仪表，能够完成电量测量、电能计
量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。测量精度为 0.5 级，
实现 LED/LCD 现场显示和远程 RS-485 数字接口通讯、采用 MODBUS-RTU 通讯协议。

技术指标

精度等级 U、l 为 0.5、0.2 级．P、Q 为 0.5 级，有功电能为 0.5 级，无功电能为 2 级
显示 LED 或 LCD 显示
网络 三相三线、三相四线
额定值 AC100V. AC400V
过负荷 持续：1.2 倍 瞬时：电压 2 倍 (10 秒 )
电压
功耗 <1VA（每相）
阻抗 >300kΩ
输入测量
额定值 AC1A. 5A
过负荷 持续：1.2 倍 瞬时：电压 1 0 倍（5 秒）
电流
功耗 < 0.4VA（每相）
阻抗 >20mΩ
频率 50/60Hz±1 0%
电能 有功、无功电能计量
工作范围 AC/DC 80V-270V
电源
功耗 ≤ 5VA
数字量 RS-485 通讯接口．MODBUS-RTU 协议
输出
脉冲输出 2 路电能脉冲输出，光耦继电器
工作条件 环境温度：-10~55℃，相对湿度≤ 93%．无腐蚀气体场所，海拔高度≤ 2500m
隔离耐压 输入和电源 >2kV．输入和输出 >2kV．电源和输出 >1.5kA
绝缘电阻 ≥ 100MΩ

BRT-S 数显系列三相多功能仪表型号、功能一览表

外围功能（可选项，订货时说明）
型号 测量 显示
数字通讯 电能脉冲 开孔尺寸 mm
U、 l、kW、kVar、kVarh、
BRT120-S4 三排 LED 分页显示 111X111
kWh、Hz、cosφ
U、 l、kW、kVar、kVarh、
BRT96-S4 三排 LED 分页显示 RS-485 91X91
kWh、Hz、cosφ 2 路电能脉冲输出
U、 l、kW、kVar、kVarh、 MODBUS-
BRT80-S4 三排 LED 分页显示 RTU 76X76
kWh、Hz、cosφ
U、 l、kW、kVar、kVarh、
BRT72-S4 三排 LED 分页显示 67X67
kWh、Hz、cosφ
