多功能电力仪表

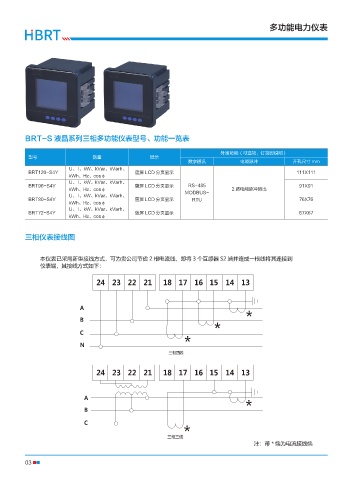

BRT-S 液晶系列三相多功能仪表型号、功能一览表

外围功能（可选项，订货时说明）
型号 测量 显示
数字通讯 电能脉冲 开孔尺寸 mm
U、 l、kW、kVar、kVarh、
BRT120-S4Y 蓝屏 LCD 分页显示 111X111
kWh、Hz、cosφ
U、 l、kW、kVar、kVarh、
BRT96-S4Y 蓝屏 LCD 分页显示 RS-485 91X91
kWh、Hz、cosφ 2 路电能脉冲输出
U、 l、kW、kVar、kVarh、 MODBUS-
BRT80-S4Y 蓝屏 LCD 分页显示 RTU 76X76
kWh、Hz、cosφ
U、 l、kW、kVar、kVarh、
BRT72-S4Y 蓝屏 LCD 分页显示 67X67
kWh、Hz、cosφ

三相仪表接线图

本仪表已采用新型接线方式，可为贵公司节省 2 根电流线，即将 3 个互感器 S2 端并连成一根线将其连接到
仪表端，其接线方式如下：

注：带 * 端为电流接线端

03
