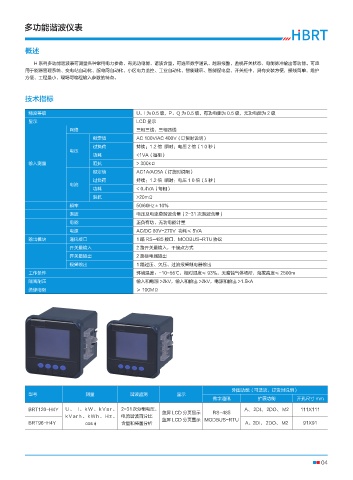

多功能谐波仪表



          概述

            H 系列多功能谐波表可测量各种常用电力参数、有无功电能、谐波含量,可选带数字通讯、越限报警、监视开关状态、电能脉冲输出等功能。可应
          用于能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能配电盘、开关柜中,具有安装方便,接线简单,维护
          方便、工程量小、现场可编程输入参数的特点。


          技术指标

           精度等级                                U、l 为 0.5 级,P、Q 为 0.5 级,有功电能为 0.5 级,无功电能为 2 级
           显示                                  LCD 显示
                        网络                     三相三线、三相四线
                                额定值            AC 100V/AC 400V(订货时说明)
                                过负荷            持续:1.2 倍  瞬时:电压 2 倍(1 0 秒)
                        电压
                                功耗             <1VA(每相)
           输入测量                 阻抗             > 300kΩ
                                额定值            AC1A/AC5A(订货时说明)
                                过负荷            持续:1.2 倍  瞬时:电压 1 0 倍(5 秒)
                        电流
                                功耗             < 0.4VA(每相)
                                阻抗             >20mΩ
                        频率                     50/60Hz±10%
                        谐波                     电压及电流总谐波含量(2-31 次谐波含量)
                        电能                     正负有功、无功电能计量
                        电源                     AC/DC 80V-270V  功耗≤ 5VA
           输出模块         通讯接口                   1 路 RS-485 接口.MODBUS-RTU 协议
                        开关量输入                  2 路开关量输入,干接点方式
                        开关量输出                  2 路继电器输出
                        报警输出                   1 路过压、欠压、过流报警继电器输出
           工作条件                                环境温度:-10~55℃,相对湿度≤ 93%,无腐蚀气体场所,海拔高度≤ 2500m
           隔离耐压                                输入和电源 >2kV,输入和输出 >2kV,电源和输出 >1.5kA
           绝缘电阻                                ≥ 100MΩ




















                                                                               外围功能(可选项,订货时说明)
           型号                 测量             谐波监测            显示
                                                                         数字通讯           扩展功能         开孔尺寸 mm
           BRT120-H4Y  U、  l、kW、kV a r、 2-31次分相电压、      蓝屏 LCD 分页显示      RS-485    A、 2DI、 2DO、 M2    111X111
                       kV a rh、kWh、H z、 电流谐波百分比
                                                        蓝屏 LCD 分页显示 MODBUS-RTU
           BRT96-H4Y          cosφ        含量和棒图分析                                   A、2DI、 2DO、 M2     91X91
