智能照明控制系统
INTELLIGENT LIGHTING
CONTROL SYSTEM

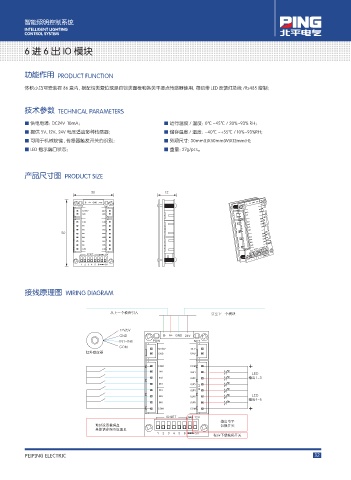

6 进 6 出 IO 模块
功能作用 PRODUCT FUNCTION
体积小巧可安装在 86 盒内，搭配给类复位或是自锁类面板和各类干接点传感器使用，每组带 LED 反馈灯总线 /Rs485 控制；
技术参数 TECHNICAL PARAMETERS
■ 供电电源：DC24V 10mA； ■ 运行温度 / 湿度：0℃ ~45℃ / 20%~93% RH；
■ 提供 5V、12V、24V 电压适应多种传感器； ■ 储存温度 / 湿度：-40℃ ~+55℃ / 10%~93%RH；
■ 可用于机械按键 , 传感器触发开关的识别； ■ 外观尺寸：30mm(L)X50mm(W)X12mm(H)；
■ LED 指示端口状态； ■ 重量：27g/pcs。
产品尺寸图 PRODUCT SIZE
30 12
50
接线原理图 WIRING DIAGRAM
从上一个模块引入 引至下一个模块
12V/5V
GND
IN1-IN6
COM
红外感应器
LED
输出1-3
LED
输出4-6
输出电平
地址设置拨码盘 切换开关
具体请参照ID设置页
程序下载拨码开关
