智能照明控制系统
INTELLIGENT LIGHTING
CONTROL SYSTEM

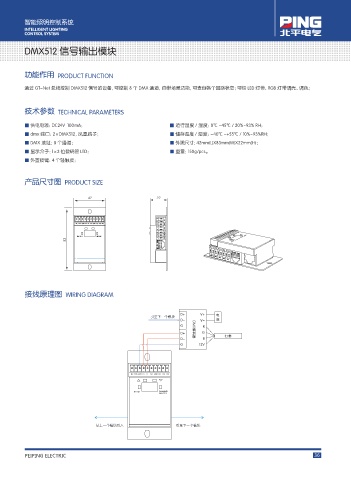

DMX512 信号输出模块
功能作用 PRODUCT FUNCTION
通过 GT-Net 总线控制 DMX512 信号的设备，可控制 8 个 DMX 通道，自带场景功能，可查询各个回路状态；可给 LED 灯带、RGB 灯带调光、调色；
技术参数 TECHNICAL PARAMETERS
■ 供电电源：DC24V 100mA； ■ 运行温度 / 湿度：0℃ ~45℃ / 20%~93% RH；
■ dmx 端口：2×DMX512，凤凰端子； ■ 储存温度 / 湿度：-40℃ ~+55℃ / 10%~93%RH；
■ DMX 地址：8 个通道； ■ 外观尺寸：42mm(L)X83mm(W)X22mm(H)；
■ 显示介子：1×3 位数码管 LED； ■ 重量：150g/pcs。
■ 外置按键：4 个轻触按；
产品尺寸图 PRODUCT SIZE
42 22
83
接线原理图 WIRING DIAGRAM
引至下一个模块 电
源
灯带
DMX解码器
从上一个模块引入 引至下一个模块
