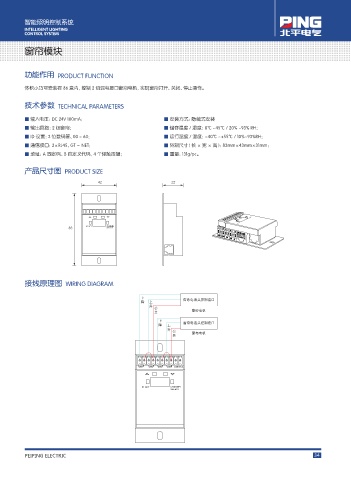

窗帘模块
功能作用 PRODUCT FUNCTION
体积小巧可安装在 86 盒内，控制 2 组弱电接口窗帘电机，实现窗帘打开、关闭、停止操作。
技术参数 TECHNICAL PARAMETERS
■ 输入电压：DC 24V 100mA； ■ 安装方式：隐藏式安装
■ 输出回路：2 组窗帘； ■ 储存温度 / 湿度：0℃ ~45℃ / 20% ~93% RH；
■ ID 设置：3 位数码管、00 - 63； ■ 运行温度 / 湿度：-40℃ ~+55℃ / 10%~93%RH；
■ 通信接口：2×RJ45、GT－ NET； ■ 外观尺寸 ( 长 ×宽 ×高 )：83mm×43mm×31mm；
■ 地址：A 固定码、B 自定义代码，4 个轻触按键； ■ 重量：131g/pc。
产品尺寸图 PRODUCT SIZE
42 22
83
接线原理图 WIRING DIAGRAM
下 窗纱电话头控制接口
降 上
升
公
共 窗纱电机
下
降 上 窗帘电话头控制接口
升 公 窗布电机
共
