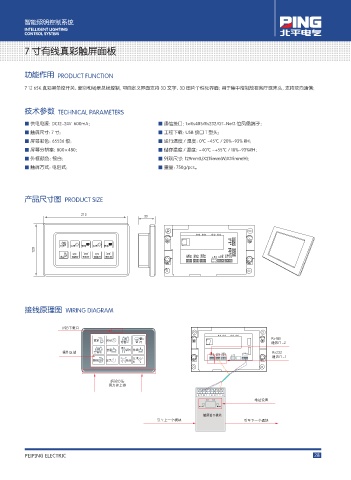

智能照明控制系统
INTELLIGENT LIGHTING
CONTROL SYSTEM

7 寸有线真彩触屏面板

功能作用 PRODUCT FUNCTION

7 寸 65K 真彩屏单控开关、窗帘和场景总线控制，可自定义界面支持 3D 文字、3D 图片个性化界面；用于集中控制放在客厅或床头，支持双向通信；

技术参数 TECHNICAL PARAMETERS

■ 供电电源：DC12-24V 600mA； ■ 通信接口：1×Rs485/Rs232/GT-Net3 位凤凰端子；
■ 触屏尺寸：7 寸； ■ 工程下载：USB 接口 T 型头；
■ 屏幕彩色：65536 级； ■ 运行温度 / 湿度：0℃ ~45℃ / 20%~93% RH；
■ 屏幕分辨率：800×480； ■ 储存温度 / 湿度：-40℃ ~+55℃ / 10%~93%RH；
■ 外框颜色：银白； ■ 外观尺寸：129mm(L)X215mm(W)X35mm(H)；
■ 触屏方式：电阻式； ■ 重量：750g/pcs。

产品尺寸图 PRODUCT SIZE

215 35

会客 灯带 窗帘 灯带 窗帘
129
离家 面板灯 双色灯 面板灯 双色灯

接线原理图 WIRING DIAGRAM

USB下载口
餐厅 Rs485
离家 延时
会客 灯 通讯口-2
普通 就餐 休闲
操作区域 会客 Rs232
通讯口-1
艺术
影院 全关 旅行 灯

拆卸方法
用力往上推

地址设置

触屏接口模块
引至上一个模块 引至下一个模块

PEIPING ELECTRIC 28
