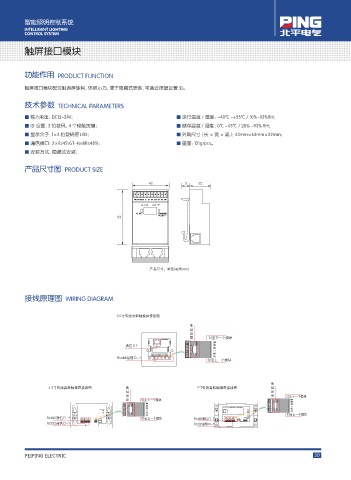

智能照明控制系统
INTELLIGENT LIGHTING
CONTROL SYSTEM
触屏接口模块
功能作用 PRODUCT FUNCTION
触屏接口模块配合触摸屏使用，体积小巧，便于隐藏式安装，可通过按键设置 ID。
技术参数 TECHNICAL PARAMETERS
■ 输入电压：DC12-24V； ■ 运行温度 / 湿度：-40℃ ~+55℃ / 10%~93%RH；
■ ID 设置：3 位数码，4 个轻触按键； ■ 储存温度 / 湿度：0℃ ~45℃ / 20% ~93% RH；
■ 显示介子：1×3 位数码管 LED； ■ 外观尺寸 ( 长 ×宽 ×高 )：43mm×63mm×22mm；
■ 通信接口：2×RJ45\GT-Net(Rs485)； ■ 重量：131g/pcs。
■ 安装方式：隐藏式安装；
产品尺寸图 PRODUCT SIZE
43 9 22
63
产品尺寸：单位(毫米mm)
接线原理图 WIRING DIAGRAM
3.5寸有线真彩触摸屏接线图
地
址
设
置 引至下一个模块
触
通信口2 屏
接
口
模
Rs485通信口-1 块
引至上一个模块
地
4.3寸有线真彩触摸屏接线图 地 7寸有线真彩触摸屏接线图 址
址 设
设 置 引至下一个模块
置 引至下一个模块 触
屏
触 接
屏 口
接 模
口 块
模 引至上一个模块
块
Rs485通信口-2 引至上一个模块 Rs485通信口-2
Rs232通信口-1 Rs232通信口-1
