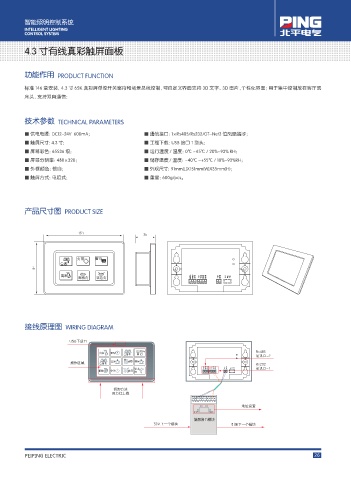

4.3 寸有线真彩触屏面板

功能作用 PRODUCT FUNCTION

标准 146 盒安装，4.3 寸 65K 真彩屏单控开关窗帘和场景总线控制，可自定义界面支持 3D 文字、3D 图片 ,个性化界面；用于集中控制放在客厅或
床头，支持双向通信；

技术参数 TECHNICAL PARAMETERS
■ 供电电源：DC12-24V 600mA； ■ 通信接口：1×Rs485/Rs232/GT-Net3 位凤凰端子；
■ 触屏尺寸：4.3 寸； ■ 工程下载：USB 接口 T 型头；
■ 屏幕彩色：65536 级； ■ 运行温度 / 湿度：0℃ ~45℃ / 20%~93% RH；
■ 屏幕分辨率：480×320； ■ 储存温度 / 湿度：-40℃ ~+55℃ / 10%~93%RH；
■ 外框颜色：银白； ■ 外观尺寸：91mm(L)X151mm(W)X35mm(H)；
■ 触屏方式：电阻式； ■ 重量：600g/pcs。

产品尺寸图 PRODUCT SIZE

151
35

灯带 窗帘
会客
91
离家
面板灯 双色灯

接线原理图 WIRING DIAGRAM

USB下载口
餐厅 Rs485
离家 延时
会客 灯 通讯口-2
操作区域 会客 普通 就餐 休闲 Rs232
艺术 通讯口-1
影院 全关 旅行 灯

拆卸方法
用力往上推

地址设置

触屏接口模块
引至上一个模块 引至下一个模块
