智能照明控制系统
INTELLIGENT LIGHTING
CONTROL SYSTEM

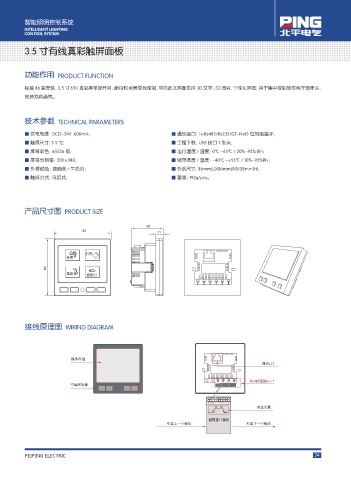

3.5 寸有线真彩触屏面板

功能作用 PRODUCT FUNCTION

标准 86 盒安装，3.5 寸 65K 真彩屏单控开关、窗帘和场景总线控制，可自定义界面支持 3D 文字、3D 图片，个性化界面；用于集中控制放在客厅或床头，
支持双向通信。

技术参数 TECHNICAL PARAMETERS
■ 供电电源：DC12-24V 600mA； ■ 通信接口：1×Rs485/Rs232/GT-Net3 位凤凰端子；
■ 触屏尺寸：3.5 寸； ■ 工程下载：USB 接口 T 型头；
■ 屏幕彩色：65536 级； ■ 运行温度 / 湿度：0℃ ~45℃ / 20%~93% RH；
■ 屏幕分辨率：320×240； ■ 储存温度 / 湿度：-40℃ ~+55℃ / 10%~93%RH；
■ 外框颜色：镜面黑 / 牛奶白； ■ 外观尺寸：86mm(L)X86mm(W)X38mm(H)；
■ 触屏方式：电阻式； ■ 重量：192g/pcs。

产品尺寸图 PRODUCT SIZE

38
86 11

灯带
会客
86
离家 面板灯

接线原理图 WIRING DIAGRAM

操作区域
通讯口2

Rs485通信口-1
可编程按键

地址设置

触屏接口模块
引至上一个模块 引至下一个模块
