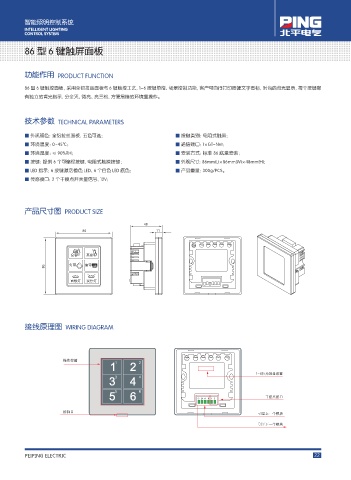

智能照明控制系统
INTELLIGENT LIGHTING
CONTROL SYSTEM

86 型 6 键触屏面板

功能作用 PRODUCT FUNCTION

86 型 6 键触控面板，采用全铝拉丝面板与 6 键触控工艺，1-6 按键单控、场景控制功能，客户可自行打印按键文字图标，时尚的背光显示，每个按键都
有独立的背光指示，分全灭、微亮、亮三档，方便黑暗的环境里操作。

技术参数 TECHNICAL PARAMETERS

■ 外观颜色：全铝拉丝面板，五色可选； ■ 按键类别：电阻式触屏；
■ 环境温度：0~45℃； ■ 通信端口：1×GT-Net；
■ 环境湿度：≤ 90%RH； ■ 安装方式：标准 86 底盒安装；
■ 按键：提供 6 个可编程按键，电阻式触摸按键； ■ 外观尺寸：86mm(L)×86mm(W)×48mm(H)；
■ LED 指示：6 按键激活橙色 LED、6 个白色 LED 底色； ■ 产品重量：300g/PCS。
■ 传感接口：2 个干接点开关量信号、12V；

产品尺寸图 PRODUCT SIZE

48
86 11

会客 离家
灯带 窗帘
86

面板灯 双色灯

接线原理图 WIRING DIAGRAM

操作按键

1-6位为地址设置

干接点接口

拆卸口 引至上一个模块

引至下一个模块

PEIPING ELECTRIC 22
