智能照明控制系统
INTELLIGENT LIGHTING
CONTROL SYSTEM

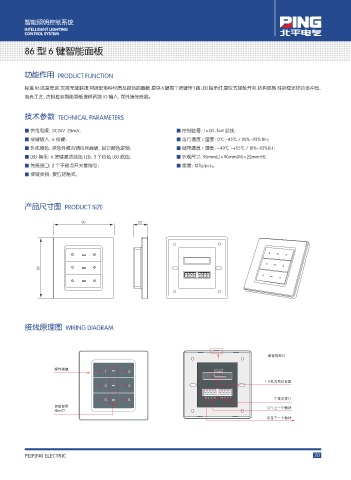

86 型 6 键智能面板

功能作用 PRODUCT FUNCTION

标准 86底盒安装，支持无缝联接，可搭配多种材质及颜色的面板，提供 6 键每个按键带 1路 LED 指示灯，复位式轻触开关，结构成熟，性能稳定铝合金冲压、
高光工艺，古铜拉丝智能面板提供两路 IO 输入，可外接传感器。

技术参数 TECHNICAL PARAMETERS

■ 供电电源：DC24V 20mA； ■ 控制信号：1×GT-Net 总线；
■ 按键输入：6 按键； ■ 运行温度 / 湿度：0℃ ~45℃ / 20%~93% RH；
■ 外观颜色：黑色外框古铜拉丝面板，其它颜色定制； ■ 储存温度 / 湿度：-40℃ ~+55℃ / 10%~93%RH；
■ LED 指示：6 按键激活蓝色 LED、3 个白色 LED 底色； ■ 外观尺寸：90mm(L)×90mm(W)×22mm(H)；
■ 传感接口：2 个干接点开关量信号； ■ 重量：127g/pcs。
■ 按键类别：复位轻触式；

产品尺寸图 PRODUCT SIZE

90 22

90

接线原理图 WIRING DIAGRAM

面板拆卸口

操作按键

1-6位为地址设置

干接点接口
面板背景 引至上一个模块
指示灯
引至下一个模块

PEIPING ELECTRIC 20
