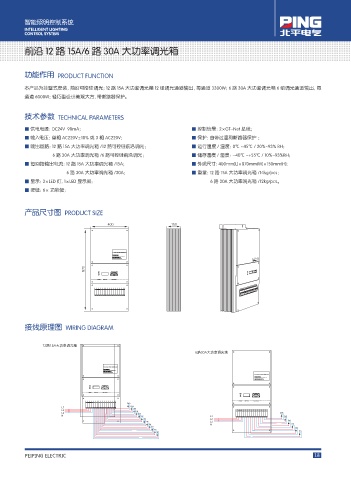

智能照明控制系统
INTELLIGENT LIGHTING
CONTROL SYSTEM

前沿 12 路 15A/6 路 30A 大功率调光箱

功能作用 PRODUCT FUNCTION

本产品为挂壁式安装，前沿可控硅调光；12 路 15A 大功率调光箱 12 组调光通道输出，每通道 3300W；6 路 30A 大功率调光箱 6 组调光通道输出，每
通道 6000W；轻巧型设计美观大方，带断路器保护。

技术参数 TECHNICAL PARAMETERS

■ 供电电源：DC24V 90mA； ■ 控制信号：2×GT-Net 总线；
■ 输入电压：单相 AC220V±10% 或 3 相 AC220V； ■ 保护：自带过温和断路器保护 ；
■ 输出回路：12 路 15A 大功率调光箱 /12 路可控硅前沿调光； ■ 运行温度 / 湿度：0℃ ~45℃ / 20%~93% RH；
6 路 30A 大功率调光箱 /6 路可控硅前沿调光； ■ 储存温度 / 湿度：-40℃ ~+55℃ / 10%~93%RH；
■ 每回路输出电流：12 路 15A 大功率调光箱 /15A； ■ 外观尺寸：400mm(L)×870mm(W)×150mm(H);
6 路 30A 大功率调光箱 /30A； ■ 重量：12 路 15A 大功率调光箱 /14kg/pcs；
■ 显示：3×LED 灯，1×LED 显示屏； 6 路 30A 大功率调光箱 /12kg/pcs。
■ 按键：6× 功能键；

产品尺寸图 PRODUCT SIZE

400 150

870

接线原理图 WIRING DIAGRAM

12路15A大功率调光箱
6路30A大功率调光箱

L1
L2
L3
N L1
L2
L3
N

PEIPING ELECTRIC 18
