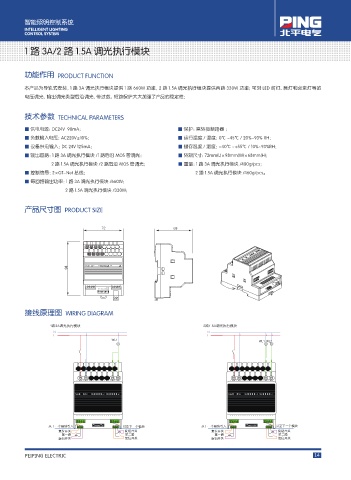

智能照明控制系统
INTELLIGENT LIGHTING
CONTROL SYSTEM

1 路 3A/2 路 1.5A 调光执行模块

功能作用 PRODUCT FUNCTION

本产品为导轨式安装，1 路 3A 调光执行模块提供 1 路 660W 功率，2 路 1.5A 调光执行模块提供两路 330W 功率；可对 LED 射灯、筒灯和卤素灯等的
电压调光，输出调光类型后沿调光，带过载、短路保护大大加强了产品的稳定性；

技术参数 TECHNICAL PARAMETERS

■ 供电电源：DC24V 90mA； ■ 保护：需外接断路器 ；
■ 负载输入电压：AC220V±10%； ■ 运行温度 / 湿度：0℃ ~45℃ / 20%~93% RH；
■ 设备供电输入：DC 24V 125mA； ■ 储存温度 / 湿度：-40℃ ~+55℃ / 10%~93%RH；
■ 输出回路：1 路 3A 调光执行模块 /1 路后沿 MOS 管调光； ■ 外观尺寸：72mm(L)×98mm(W)×68mm(H);
2 路 1.5A 调光执行模块 /2 路后沿 MOS 管调光； ■ 重量：1 路 3A 调光执行模块 /480g/pcs；
■ 控制信号：2×GT-Net 总线； 2 路 1.5A 调光执行模块 /460g/pcs。
■ 每回路输出功率：1 路 3A 调光执行模块 /660W；
2 路 1.5A 调光执行模块 /330W；

产品尺寸图 PRODUCT SIZE

72 68

98

接线原理图 WIRING DIAGRAM

1路3A调光执行模块 2路1.5A调光执行模块
N N
L L
WL1 WL1 WL2

从上一个模块引入 引至下一个模块 从上一个模块引入 引至下一个模块
复位开关 旋钮开关 复位开关 旋钮开关
第一路 第二路 第一路 第二路
旋钮开关 复位开关 旋钮开关 复位开关
